VNH5019 Arduino Uyumlu Çift Motor Sürücü Kartı - Shield

VNH5019 Arduino Uyumlu Çift Motor Sürücü Kartı - Shield hakkında

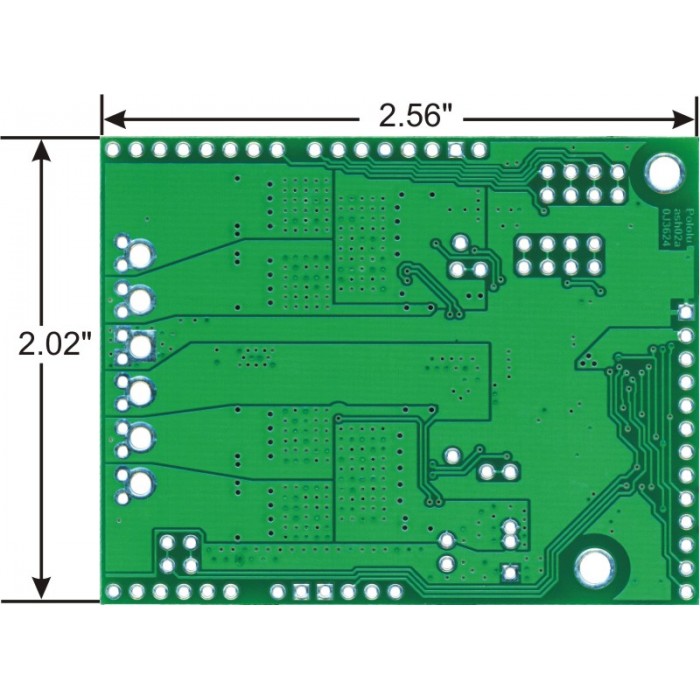

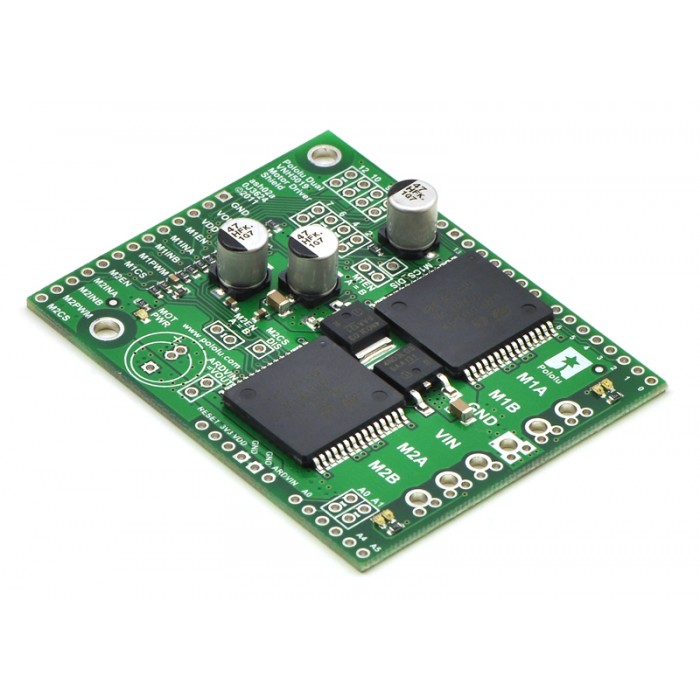

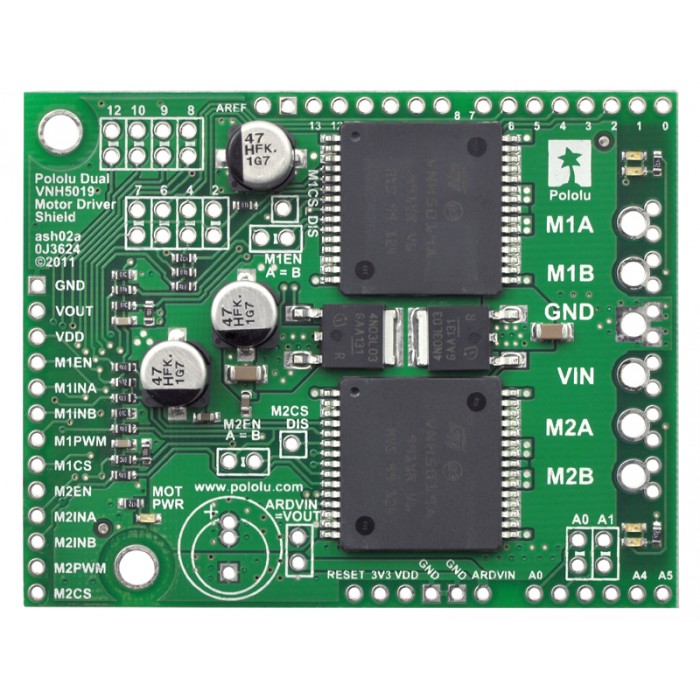

VNH5019 Arduino Uyumlu Çift Motor Sürücü Kartı ile iki adet, yüksek güç isteyen fırçalı DC motoru bir Arduino ya da Arduino uyumlu mikrodenetleyici kartla çift yönlü olarak kontrol etmek oldukça kolaydır. Kart üzerinde iki adet güçlü VNH5019 motor sürücü entegre bulunur. VNH5019 Arduino Uyumlu Çift Motor Sürücü Kartı üzerindeki VNH5019 motor sürücüleri 5.5V ve 24V arasında çalışarak kanal başına sürekli 12A (30A tepe) akım çıkışı sağlayabilirler. Kart pull-up ve koruma dirençlerine ve FET transistörlerle ters polarlanma korumasına sahiptir.

VNH5019 Arduino Uyumlu Çift Motor Sürücü Kartı geniş bir kullanıcı kitlesine hitap etme amacıyla üretilmiştir. Kart hem Arduino kartlarıyla motor kontrolü yapmak isteyen başlangıç seviyesindeki kullanıcılar, hem de ileri tekniklerle VNH5019 motor sürücülerini tamamiyle kontrol etmek isteyen uzmanlar tarafından kullanılabilir. Kartın Arduino kartlara karşılık gelen pin şeması tamamen değiştirilebilir olarak tasarlanmıştır. Kart üzerindeki VNH5019 kontrol hatlarının Arduino dışındaki kontrol kartlarıyla kullanılabilmesi için kartın sol tarafı açık bırakılmıştır. Bütün bu özelliklerine kart üzerinden Arduino kontrol kartlarını besleyebilme imkanı sunması da eklenince VNH5019 Arduino Uyumlu Çift Motor Sürücü Kartı diğer seçenekler arasında çok yönlülüğü ile öne çıkmaktadır.

VNH5019 Arduino Uyumlu Çift Motor Sürücü Kartı - Genel Özellikler

• Yüksek akım çıkışı. Sürekli 12A, maksimum 30A
• Birleştirilebilen akım çıkışlarıyla tek motora sürekli 24A, maksimum 60A akım çıkışı
• Hem 5V hem 3.3V lojik voltaj seviyelerine uyumlu girişler
• 20Khz maksimum PWM frekansı, sessiz motor çalışması sağlar
• Çıkış akımı ölçme
• Motor çıkış gösterge LEDleri
• Arduino ya da Arduino klonlarıyla ya da farklı mikrodenetleyici kartlarla kullanılabilir

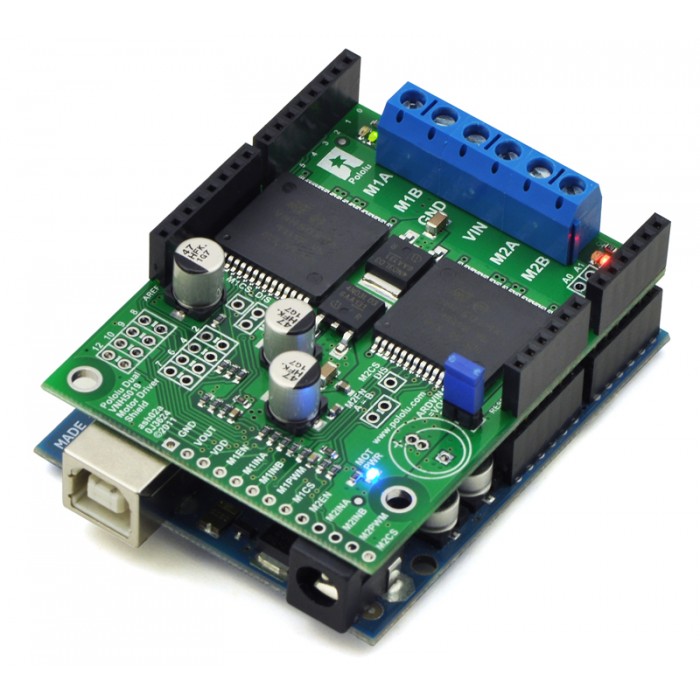

• Shield olarak kullanıldığında Arduino karta besleme yapabilir.
• Değiştirilebilir pin şeması
• Ters polarlanma koruması
• Düşük ve yüksek voltaj koruması
• Isıl kapanma koruması
• Toprak ve besleme kısa devre koruması

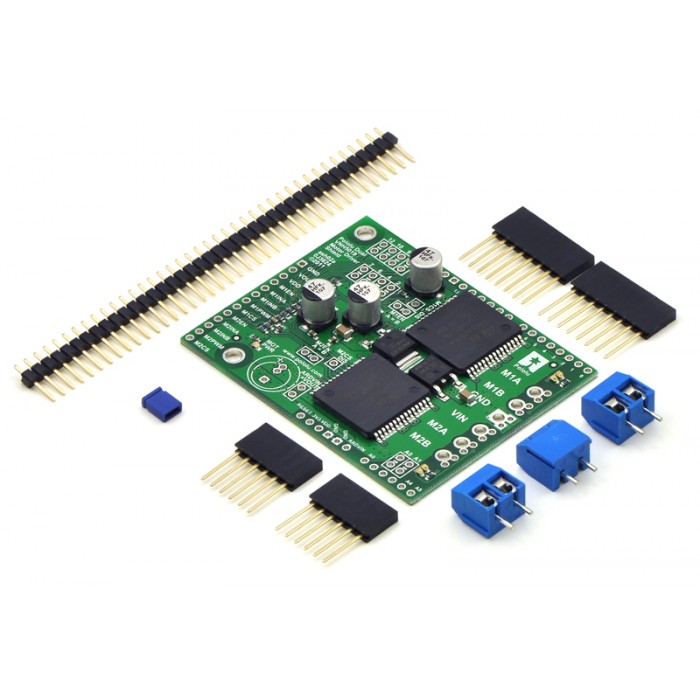

Paket içeriği:

• 1x uzatılmış/yığınlanabilir 1x10 dişi başlık (Arduino shieldlar için)
• 2x uzatılmış/yığınlanabilir 1x8 dişi başlık (Arduino shieldlar için)
• 2x uzatılmış/yığınlanabilir 1x6 dişi başlık (Arduino shieldlar için)
• 3x 2-pin 5mm terminal blokları (Kart beslemesi ve motor çıkışları için)
• 1x 40-pin 0.1’’ düz erkek başlık
• 1x 0.1’’ kısa blok (Arduino kartı sürücü karttan beslemek için)

VNH5019 Arduino Uyumlu Çift Motor Sürücü Kartı - Teknik Özellikler

• Çalışma voltajı: 5.5 – 24 V
• Bacak başına MOSFET direnci: 18 mΩ
• Maksimum PWM frekansı: 20KHz
• Akım ölçme: 0.14V/A
• Yüksek voltaj kapanması: 24V min. / 27V
• Lojik yüksek limiti: 2.1 V min.
• 20A akımda aşırı ısınma süresi: 20s
• 15A akımda aşırı ısınma süresi: 90s
• Uzun süreli çalışmada akım: 12A

Videolar

Belgeler

VNH5019 datasheet

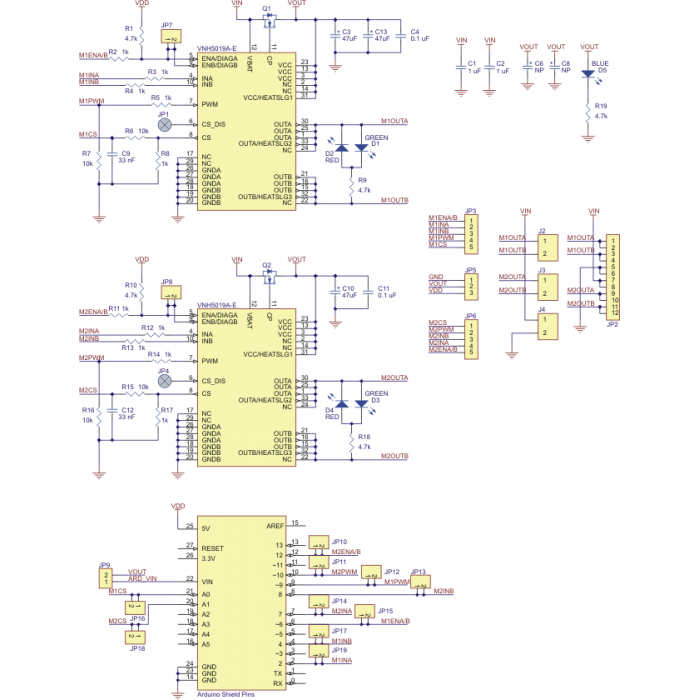

VNH5019 Arduino Uyumlu Çift Motor Sürücü Kartı Şema

Kaynaklar

Pololu Web Sitesi:

https://www.pololu.com/product/2507
