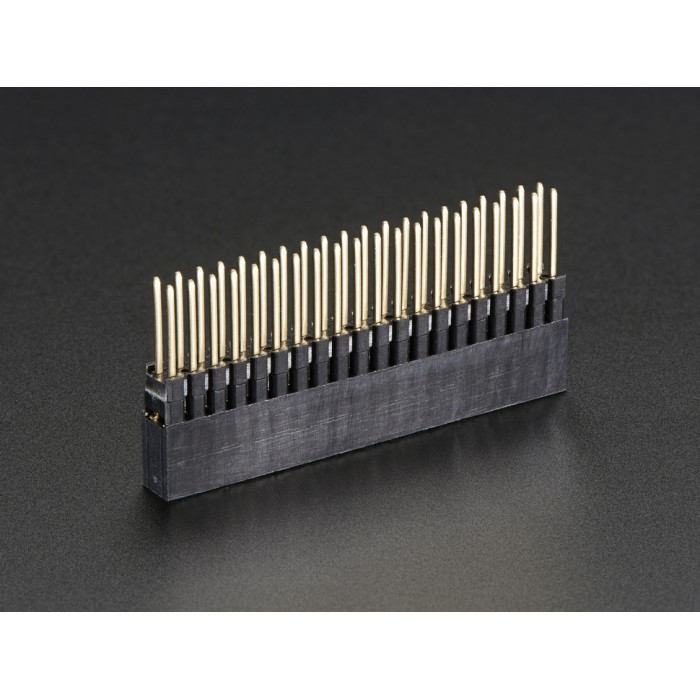

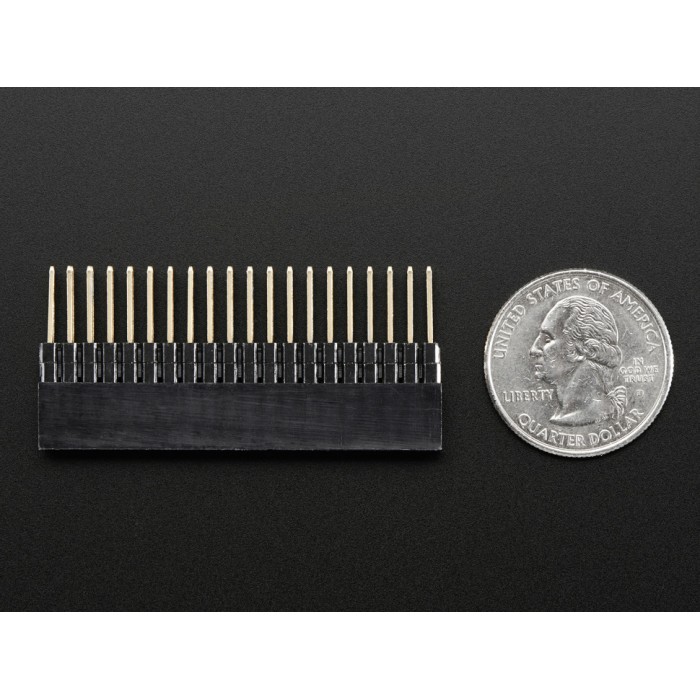

Stacking Header Pi A+/B+/Pi 2 Uyumlu - 2x20 Extra Uzun Header

Stacking Header Pi A+/B+/Pi 2 Uyumlu - 2x20 Extra Uzun Header hakkında

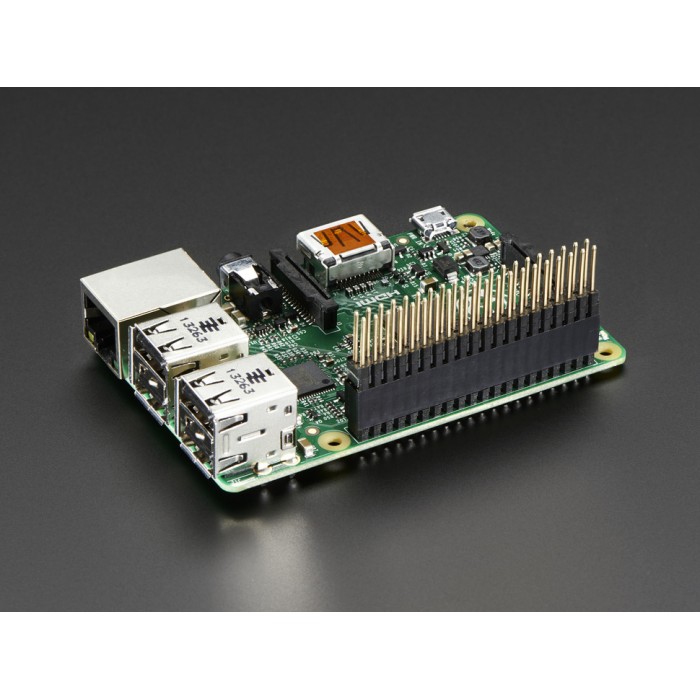

Stacking Header Pi A+/B+/Pi 2 Uyumlu - 2x20 Extra Uzun Header kullanarak Raspberry Pi Model B+ ile çok katmanlı elektronik sistemler oluşturabilirsiniz. Dişi başlık kısımları ekstra yükseltilerek 23mm uzunluğa sahip olacak şekilde üretilmişlerdir. Bu stacking headerlar kullanıldığında üst katman Raspberry Pi üzerindeki Ethernet ve USB girişlerine temas etmez. Başlıkların pin kısımları da 10mm ile ekstra uzunluğa sahiptir. Yani standart 1,5mm kalınlığında bir PCB kullandığınızda 8,5mm yüksekliğinde bir boşluğunuz kalacaktır.

Not: Stacking Header Pi A+/B+/Pi 2 Uyumlu - 2x20 Extra Uzun Header, Raspberry Pi Model A+ ve Raspberry Pi 2 ile de kullanılabilmektedir.

Stacking Header Pi A+/B+/Pi 2 Uyumlu - 2x20 Extra Uzun Header- Genel Özellikler

• 2x20 ekstra uzun stacking header
• Raspberry Pi A+/B+/Pi 2 uyumlu

Stacking Header Pi A+/B+/Pi 2 Uyumlu - 2x20 Extra Uzun Header- Teknik Özellikler

• Boyutları: 5mm x 51mm x 23mm
• Pin Uzunluğu: 10mm
• Pin Aralığı: 2,5mm
• Pin Kalınlığı: 0,6mm
• Ağırlık: 6,5g
