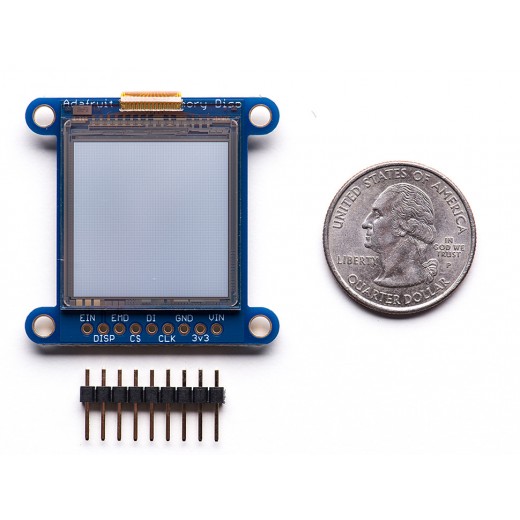

SHARP Memory Display Breakout hem e-Mürekkep hem de LCD benzeri özellikleri olan küçük bir ekrandır. Bu ekranın hem e-Mürekkepler gibi düşük akım kullanımı, hem de LCDler gibi yüksek güncelleme hızı vardır. Bu model mat gümüş bir arka plana sahiptir ve pikseller yansıtıcı küçük gümüş aynalar gibi bir görünüm oluşturarak benzersiz bir görünüm sunar. Ekranın arka ışığı yoktur ancak gün ışığında okunabilmektedir. Gece ya da karanlıkta okuma durumlarında harici LEDler ile parlatma kullanışlı olacaktır.
SHARP Memory Display Breakout 3V besleme ve 3V lojikle çalışmaktadır. Bu nedenle kart üzerinde regülatör ve seviye çevirici devreler bulunmaktadır. Görüntüleyici kısmı karta bir ZIF soket ile bağlanmaktadır ve karta monte edilmesi için çift taraflı bant kullanılmıştır. Kart üzerinde 4 adet montaj deliği bulunmaktadır. Bu sayede kolaylıkla bir kutunun ön kısmına monte edilebilir.
SHARP Memory Display Breakout sadece yazılabilirdir. Bunun anlamı, karta veri göndermek için sadece 3 pinin yeterli olmasıdır. Ancak sadece yazılabilir ekranların en büyük dezavantajları bütün 96x96 bitlik verinin mikrodenetleyici sürücüsünün tampon belleğini (buffer) kullanmasıdır. Bu da bir Arduino Uno/Leonardo mikrodenetleyicisinin kullanılabilir hafızasının neredeyse yarısıdır. Bu nedenle bu görüntüleyiciyi SD arayüzleme gibi diğer yüksek hafıza isteyen kütüphanelerle kullanmak pek mümkün olmamaktadır.
Kartın kullanımı ile ilgili henüz detaylı bir kılavuz yoktur ancak kartın kullanımı oldukça basittir. Kullanıma başlamak için kartla beraber gelen başlıkları lehimleyerek, Vin pinini 3-5Vluk kaynağa, GND pinini toprağa ve SCK, DI ve CS pinlerini 3 Arduino pinine bağlamanız yeterlidir. Daha sonra Adafruit’in SHARP Memory Display kütüphanesi ve GFX kütüphanesini kullanarak “sharpmemtest” programını çalıştırıp doğru veri pinlerini bağlayarak doğrular, çemberler, dikdörtgenler çizmeye ve yazı yazmaya başlayabilirsiniz.
Sharp Memory Display Kütüphanesi: https://github.com/adafruit/Adafruit_SHARP_Memory_Display
Adafruit GFX Kütüphanesi: https://github.com/adafruit/Adafruit-GFX-Library
Adafruit Ürün Sayfası https://www.adafruit.com/products/1393
