Rigol Osiloskop MSO4014 hakkında
Yenilikçi Geniş Ekran Tasarımı
Cihazınızın ekranıyla, 14 faklı görüntülemeyi ekstra geniş 9” ekranda 800x480 piksel çözünürlükle yapabilirsiniz. 'Waveform Finder” ı kullanarak dalgaformunun belirli görmek istediğiniz bölgelerini kolayca bulabilirsiniz.
Ultra Vision
Çok yüksek yakalama oranı ve devasa hafızası sayesinde, bu cihazla saniyede 110,000 e kadar dalgaformunu yakalamak ve bu yakalanan değerleri 140,000,000 tekil ölçümlendirme noktasına kaydedebilmek mümkündür. Ultra Vision sayesinde yakaladığınız dalgaformunda detaylı inceleme yapabilirsiniz.
İleri Düzey Matematiksel İşlemler
DS4000 sersi osiloskoplar, önceden tanımlı formülleriyle kompleks sinyalleri çözebilen modern ve kaliteli ileri düzey matematik sistemiyle donatılmışlardır.
İstatistiki Otomatik Ölçümlendirme
Bu cihaz, aynı anda 5 parametreye kadar (rise-fall, genlik, darbe genişliği, duty cycle ve çok daha fazla parametre) ölçümü simultane yapar, ve her bir parametre için ayrı ayrı istatistiki veriyi tutarak görüntüler.
Serial Bus Decoding Fonksiyonu
Serial bus sistemlerinin analizini yapabilir, decode edebilir ve direk olarak byte değerleriyle görüntüleyebilirsiniz. Paralel(standart), RS232/UART(ops.), IIC(ops.), CAN(ops.), FlexRay(ops.) ve SPI(ops.) protokollerini destekler. Opsiyonel decoding modülleri ayrı ayrı satın alınabilir. Aksesuarlar sekmesinde bu ürünleri inceleyebilirsiniz.
Maskelenmiş Pass/Fail Testi
Pass/Fail testi, haberleşme ağları ve hatları gibi çeşitli çevresel etmenlerin sorunlarını çözmek için kullanılabilir.
Entegre Edilmiş 16 Kanallı Logic Analyzer
DS4000 serisinin konforlu kullanımının yanısıra, MSO4000 serisinde cihazla beraber kullanıcı dostu arayüzüyle 16 kanallı bir Logic Analyzer gelir. Ultra Vision özelliği logic analyzer ile beraber kullanılabilir.
Ultra Vision özelliği logic analyzer ile beraber kullanılabilir.
Genel Bilgi

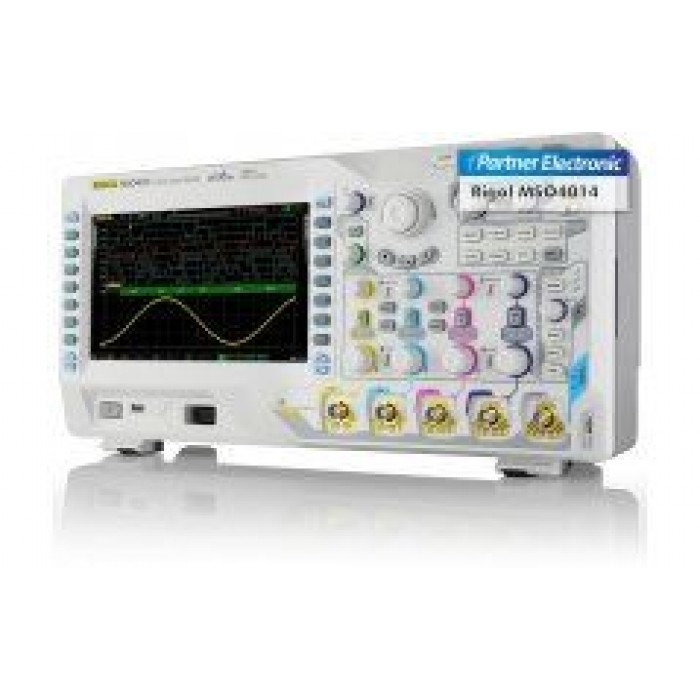

Rigol MSO4014
Ekran Boyutları
8” (20.32 cm) WVGA Renkli LCD
Ekran Çözünürlüğü
800 × 480 Piksel
Bağlantı Portları ve Arayüzler
- USB Hafızalar için 2 adet USB-host portu
- Bilgisayar Bağlantısı veya USB Pic Bridge tipi yazıcı bağlamak için USB cihaz portu
- Ağ bağlantısı için LXI uyumlu LAN portu
- Opsiyonel USB-GPIB çevirici ile genel amaçlı IEE-488 GBIP bağlantısı.
- Tetikleme ve kalibrayon çıkışı
- 10MHz Referans Clock Giriş ve Çıkış portu
- VGA arayüzü ile projeksiyon yada harici monitör bağlanabilir
Boyutları (G × Y × D) cm
44 × 21.8 × 13 cm
Ağırlık
4.8 kg
Desteklenen İşletim Sistemleri
Windows XP (32Bit + 64Bit)
Windows Vista (32Bit + 64Bit)
Windows 7 (32Bit + 64Bit)
Osiloskop Özellikleri
Rigol MSO4014
Kanal Sayısı
4
Gerçek Zamanlı Örnekleme Oranı
4 GSa/s (Tek Kanal Kullanımda iken)
2 GSa/s ( Kanal Başı Örnekleme oranı)
Bant Genişliği
100 MHz
Örnekleme Modları
Normal, Averaj ve tepe sezgi
Matematik Fonksiyonalrı
Kullanıcı Tanımlı , FFT
FFT pencereleri
Diktdötgen, Hanning, Hamming, Blackman
Serial Bus Kod Çözme
Paralel Standart, RS232/UART (opsiyon), I²C (opsiyon), SPI (opsiyon), CAN (opsiyon), Flexray (opsiyonel)
Sinyal Özellikleri (Yatay)
Rigol MSO4014
Giriş
CAT I 300 Vrms, CAT II 100 Vrms
Max.Gerçek Zamanlı Örnekleme Oranı
4 GSa/s
Zaman Taban Aralığı
5ns/div ile 1000 s/div arasında
Hafıza Derinliği
max. 140Mpts. (Bir kanal kullanımda iken )
max. 70Mpts. ( Kanal başı hafıza derinliği)
Genlik Özellikleri (Dikey)
Rigol MSO4014
Analog Dijital Çevirici (A/D)
8 Bit çözünürlük ile eş zamanlı olarak iki kanalda da örnekleme
Duyarlılık Aralığı (V/div)
1mV/div ile 5V/div aralığında
Offset Aralığı
1mV/div ile 5V/div aralığında
Tetikleme Özellikleri
Rigol MSO4014
Tetikleme
Kanal, Harici (EXT) ve EXT/5
Video Tetikleme Modları
PAL, NTSC, SECAM
480P, 576P, 720P, 1080P ve 1080i HDTV Standartları
Tetikleme Fonksiyonları
Kenar, Darbe, Eğim, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay
Ölçme Özellikleri
Rigol MSO4014
İmleç (Cursor) Ölçümleri
Manuel, takip ve oto ölçüm modları
Otomatik Ölçümler
Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, Positive Duty Cycle, Negative Duty Cycle, Delay1-2 (rise), Delay1-2(fall), Phase1-2 (rise), Pha
Lojika Analizör Özellikleri
Rigol MSO4014
Lojik Kanal Sayısı
16
Örnekleme Oranı
max. 1 GSa/s (Gerçek Zamanlı)
Hafıza Derinliği
Her bir Kanal için max. 28Mpts
Lojik seviyeler
TTL (1,4 V)
5,0 V CMOS (2,5 V)
3,3 V CMOS (1,65 V)
2,5 V CMOS (1,25 V)
1,8 V CMOS (0,9 V)
ECL (-1,3 V)
PECL (1,2 V)
LVDS (1,2 V)
0 V
user defined
Dikey Çözünürlük
1 Bit
Sinyal Kod Çözme (Decoding)
Parallel (standart), RS232/UART (opsiyonel),
I²C /SPI (opsiyonel), CAN (opsiyonel), FlexRay (opsiyonel)
