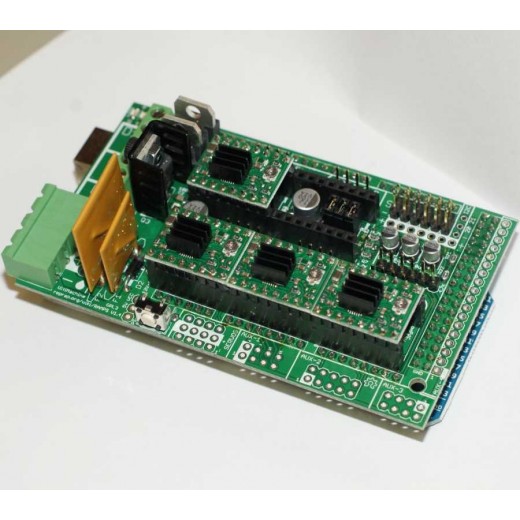

Reprap Ramps 1.4 3d Printer Kontrol Kartı hakkında
Ramps(RepRap Arduino Mega Pololu Shield) 1.4; 3D printerlarda oldukça sık kullanılan bir kontrol kartıdır. Arduino Mega modeli veya benzer pin dizilimine sahip bir çok kart ile beraber kullanılabilir olan Ramps 1.4; shield yapısı sayesinde Arduino Mega'nın direk olarak üzerine oturtularak kullanılabilir.
Kendi 3D yazıcınızı yapmak veya var olan 3D yazıcınızın kontrol kartını değiştirmek istiyorsanız bu kartı rahatlıkla kullanabilirsiniz. Açık kaynak donanımına sahip olan Ramps bu özelliği ile bir çok kullancıya ulaşmıştır ve bu sebeple kart oldukça geliştirilmiştir.
Reprap, Mendel ve Prusa uyumlu olan Ramps, 5 adet step motorun kontrolüne imkan vermektedir.
Ürün üzerine 5 adet A4988 motor sürücü kartı takılarak uygun step motorların kontrolleri sağlanabilir. Motor sürücüler ürün paketine dahil değildir. X ekseni için 1, Y ekseni için 1 Z ekseni için 2 motor desteği sunan Ramps, 2 tane de Extruder için step motor desteğini sunmaktadır. Bu özelliklere ek olarak yine 3 adet ısıtıcı çıkışı ve 3 adet de limit-switch girişi yer almaktadır. Ayrıca Ramps ile uyumlu LCD ekran girişi de yine ürün üzerinde yer alan konnektörden sağlanmaktadır.
Ürün Özellikleri:
- Farklı aksesuarları kontrol etmek için genişletilebilir altyapı,
- Isıtıcı ve Fan için 3 Mosfet Çıkışı,
- 3 Termistör Çıkışı
- Yüksek güvenlik ve korumaya ek 5A'lik sigorta
- 11A'lik Isı tablası sigortası
- 5 A4988 Step Motor Sürücü Kartı Desteği
- Dişi Headerlar sayesinde sürücüler kolayca takılıp, çıkarılabilir.
- Gelecekteki kullanımlar için bırakılmış I2C ve SPI pinleri
- Tüm mosfetler çok yönlü kullanım için PWM çıkışlarına bağlanmıştır. Erkek headerlar sayesinde limit switch, motor ve LED bağlantıları kolaylıkla yapılabilinmektedir. Bu konnektörler 3A'e kadar dayanabilecek şekildedir.
- Dahili SD kart yuvası ürün üzerinde bulunmamaktadır ancak SD kart modülleri karta bağlanabilir.
- Isıtıcı çıkışları aktif edildiğinde LED'ler yanacaktır.
- Prusa Mendel modelinde Z ekseni için iki motor bağlayabilme özelliği bulunmaktadır.
