Monochrome 128x32 I2C OLED Graphic Display

0 yorum  (0/5 ) 0 yorum  •  Yorum Yap
Ürün Kodu: 91912
Stok Durumu: SİPARİŞ ÜZERİNE Views: 6451
Teslimat3 - 4 Hafta İçinde Teslim Edilir
Ürün Tanımı
  • 128x32 monokrom 128x32 I2C OLED ekran
  • SSD1306 sürücü çip
  • Arduino uyumlu
  • I2C haberleşmesi
  • Yüksek kontrast, düşük güç tüketimi
Bu ürün SİPARİŞ ÜZERİNE getirilmektedir. Ödeme sonrası 3 - 4 Hafta İçinde Teslim Edilir.
$17.00
Miktar: Sepete Ekle

Monochrome 128x32 I2C OLED Graphic Display hakkında

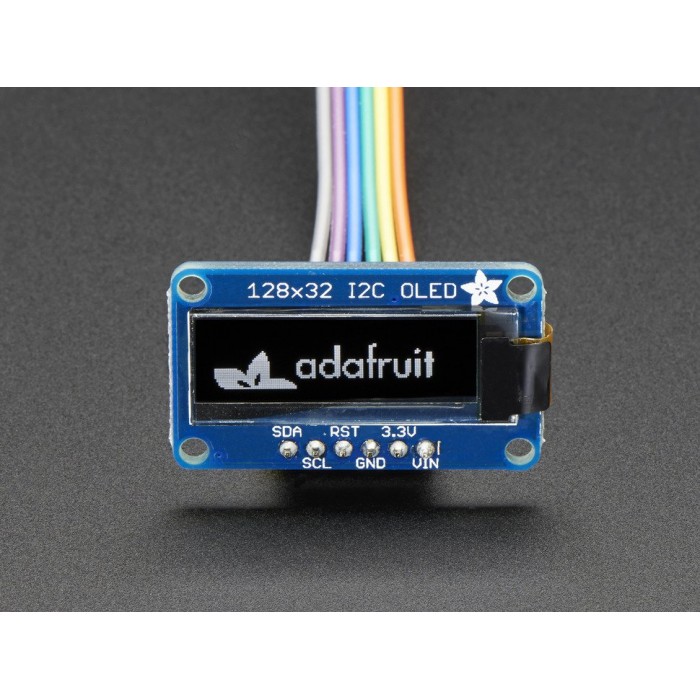

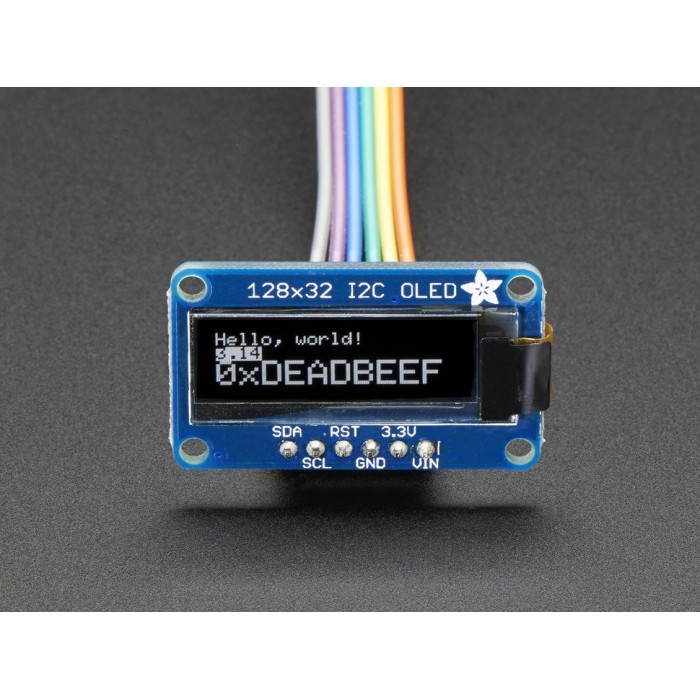

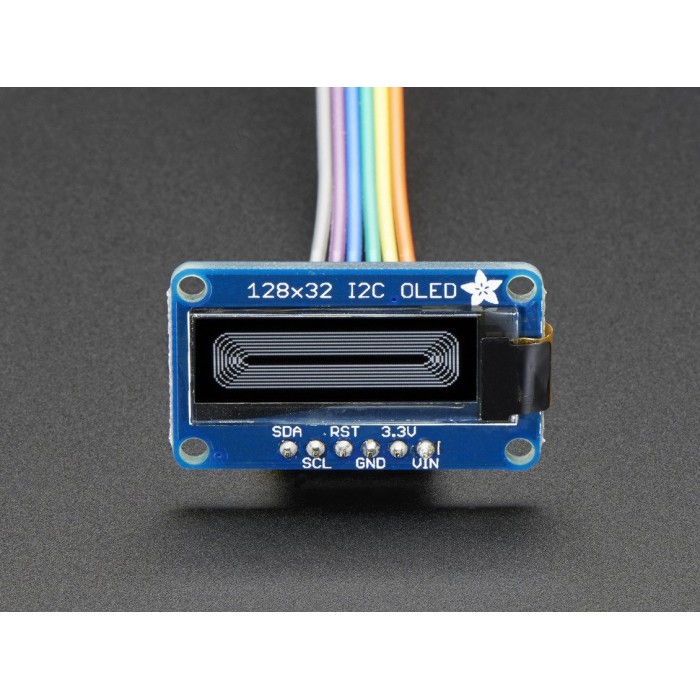

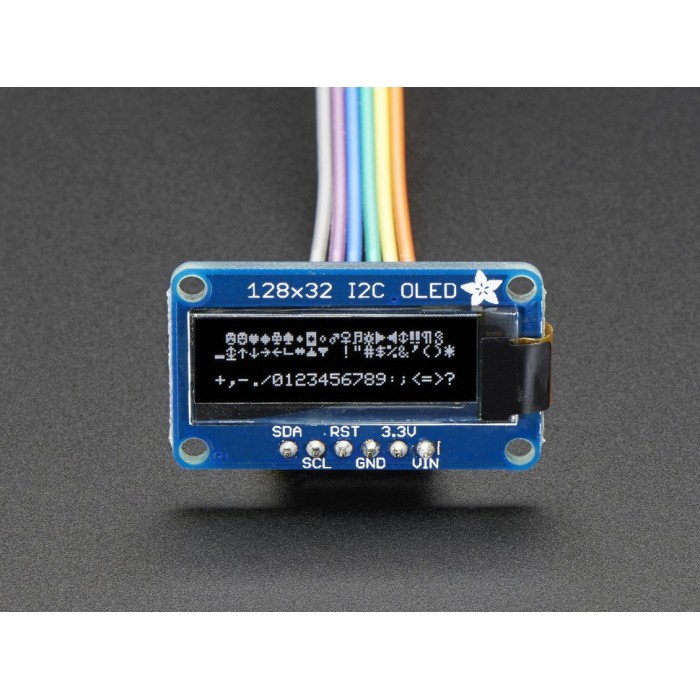

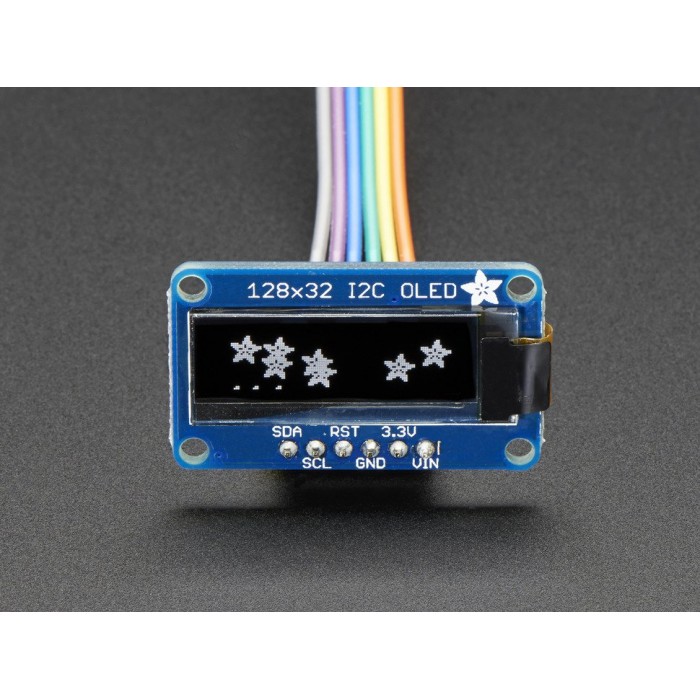

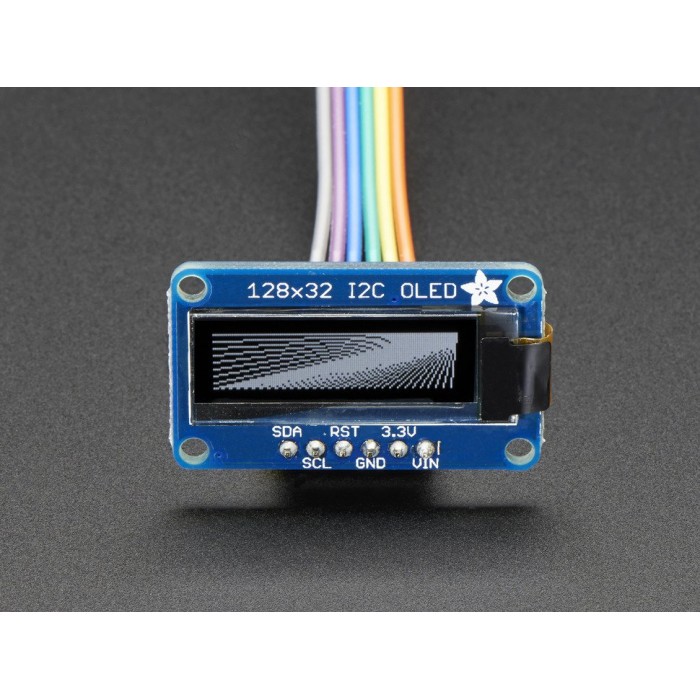

Monochrome 128x32 I2C OLED Graphic Display, diyagonal 1” boyutlarında oldukça küçük ancak yüksek kontrastı sayesinde rahatlıkla okunabilen OLED ekrandr. Ekranda 128x32 beyaz OLED pikseli bulunmaktadır. Piksellerin hepsi sürücü çip kontrolü ile yanıp sönmektedir. Ekran kendi ışığını kendisi yarattığı için arka ışığa ihtiyaç duymaz. Bu sayede de yüksek kontrasta sahip olur ve akım sarfiyatı düşüktür.

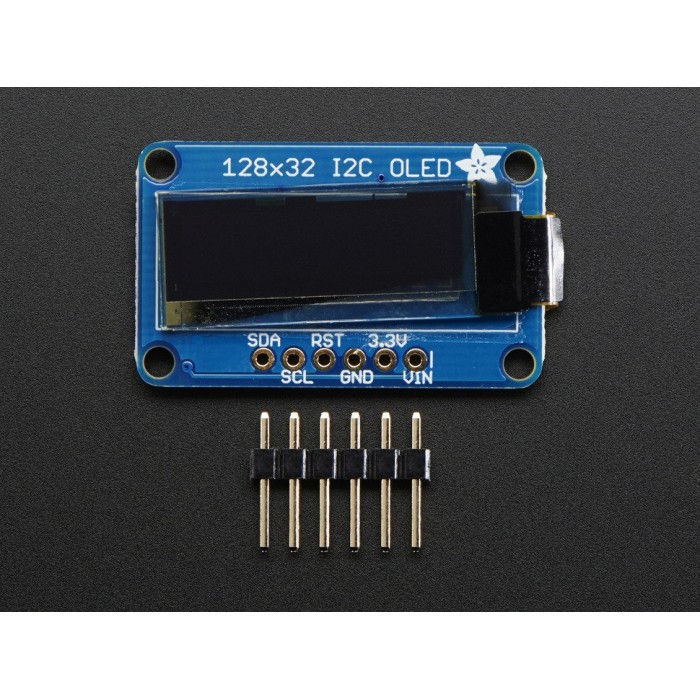

Ekranda sürücü çipi olarak SSD1306 kullanılmıştır. Bu çip yalnızca I2C ile haberleşmektedir. Haberleşme amacıyla kullanılan 3 pinin de ikisi I2C için kullanılmaktadır.

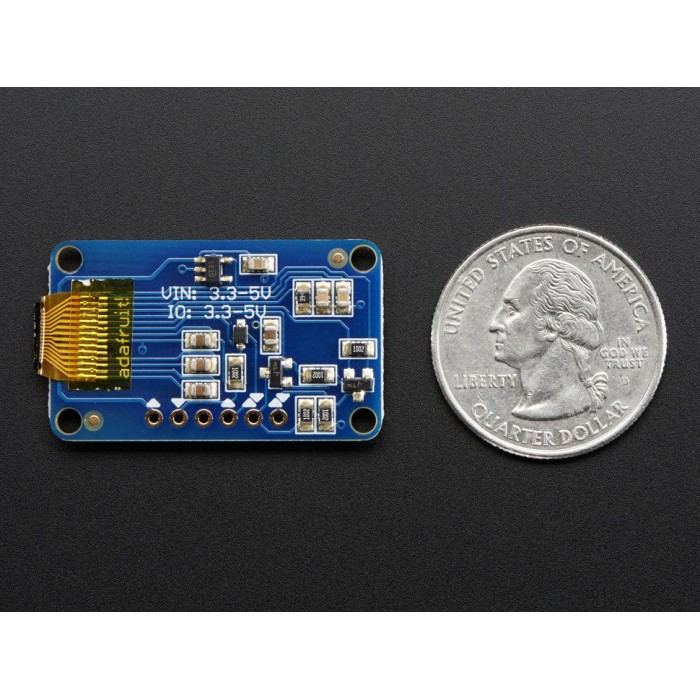

OLED ekran ve sürücü besleme ve haberleşme için 3,3V seviyesine ihtiyaç duyar. Ancak kullanımının daha kolay olması nedeniyle kart üzerinde 3,3V regülatör ve seviye çevirici devreleri eklenmiştir. Bu sayede kart Arduino gibi 5V sistelmlerle birlikte rahatla kullanılabilmektedir.

Kartın güç sarfiyatı ekran üzerindeki OLEDlerin kaçının yandığıyla alakalı olarak değişmektedir. Ancak ortalama olarak 3,3V besleme ile kart 20mA gibi bir akım sarfiyatına sahiptir. OLED ekranı kullanmak için Adafruit tarafından hazırlanmış bir kılavuz ve kütüphane içerisinde örnek kod bulunmaktadır.



Monochrome 128x32 I2C OLED Graphic Display - Genel Özellikler

  • 128x32 monokrom 128x32 I2C OLED ekran
  • SSD1306 sürücü çip
  • Arduino uyumlu
  • I2C haberleşmesi
  • Yüksek kontrast, düşük güç tüketimi



Monochrome 128x32 I2C OLED Graphic Display - Teknik Özellikler

Boyutları:

  • PCB: 20mm x 35mm (0.8" x 1.4")
  • Gösterim alanı: 7mm x 25mm
  • Kalınlık: 4mm

Ekran Detayları:

  • Diyagonal Ekran Boyutu: 0.91"
  • Piksel Sayısı: 128 × 32
  • Renk Derinliği: Monokrom (Beyaz)
  • Modül: COG
  • Modül Boyutu (mm): 46.30× 11.50 × 1.45
  • Panel Boyutu (mm): 30.00 × 11.50 × 1.45
  • Aktif Alan (mm): 22.384 × 5.584
  • Piksel Pitch (mm): 0.175 × 0.175
  • Piksel Boyut (mm): 0.159 × 0.159
  • Duty: 1/32
  • Parlaklık ( cd/m2): 150 (Typ) @ 7.25V
  • Arayüz: I2C
  • I2C Adresi: 7-bit 0x3C



Belgeler

Adafruit Kılavuz: https://learn.adafruit.com/monochrome-oled-breakouts

Örnek Kod: https://github.com/adafruit/Adafruit_SSD1306

Arduino Kütüphanesi: https://github.com/adafruit/Adafruit_SSD1306

OLED PCB Dosyaları: https://github.com/adafruit/Adafruit-128x32-I2C-OLED-Breakout-PCB

UG-2832HSWEG02 Datasheet

SSD1306 Datasheet



Kaynaklar

Adafruit Ürün Sayfası: https://www.adafruit.com/products/931
