Minyatür 8x8 Sarı LED Matrix

Minyatür 8x8 Sarı LED Matrix hakkında

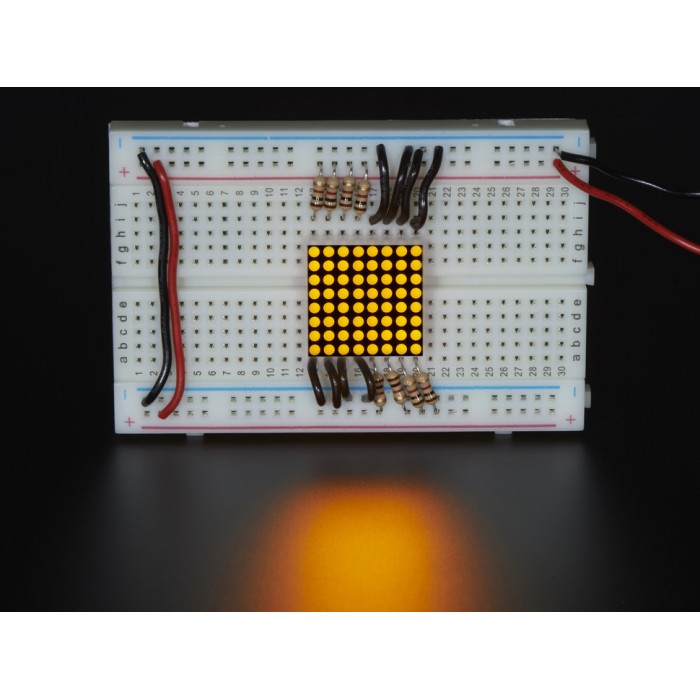

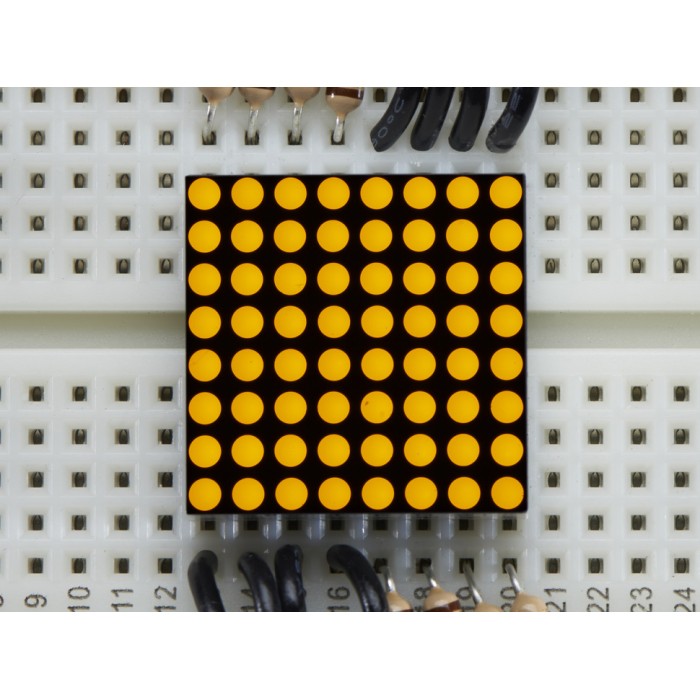

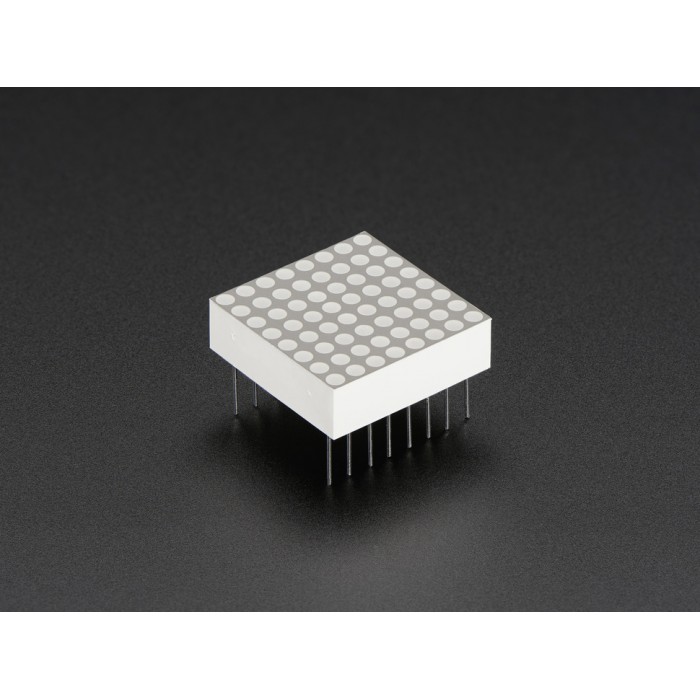

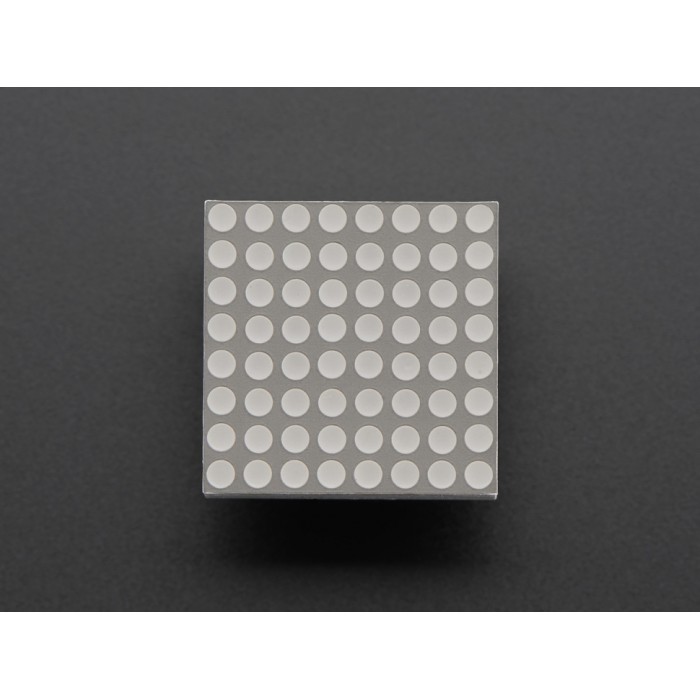

Minyatür 8x8 Sarı LED Matrix standart bir LED matrisin sahip olduğu bütün özelliklere sahiptir. Ancak bu standart matrislere göre daha küçüktür. Matris içerisinde 64 sarı renkli LED bulunmaktadır ve LEDler plastik bir gövde içerisine sabitlenmiştir. LEDler 8x8 matris oluşturacak şekilde dizilmiştir. LED matrisin yan tarafında 0,1 inç aralıkla dizili 16 adet pini bulunmaktadır. Bu pin aralığı sayesinde matrisi breadboard üzerinde kullanmak mümkündür.

Bu LED matris ortak katotludur. LEDler grid şeklinde dizildiği için matrisi kontrol etmek için bir multiplexer kullanılması gerekmektedir. LED matrisini multiplexer ile kontrol edilişini gösteren Arduino playground linkine Belgeler kısmında bulabilirsiniz.

Minyatür 8x8 Sarı LED Matrix - Genel Özellikler

• Minyatür LED matris
• 8x8 matris şeklinde dizili 64 LED
• Ortak katod
• Sarı renkli

Minyatür 8x8 Sarı-Yeşil LED Matrix - Teknik Özellikler

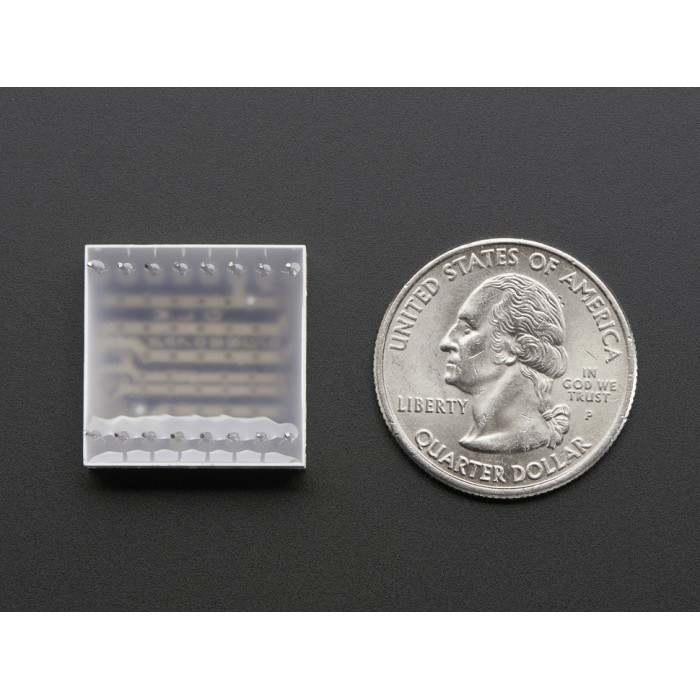

• Boyutları: 20mm x 20mm x 6mm
• Pin Uzunluğu: 13,35mm
• Ağırlık: 3g

Videolar

Belgeler

Arduino Playground Linki: http://playground.arduino.cc/Main/LEDMatrix

Datasheet

Kaynaklar

Adafruit Ürün Sayfası: https://www.adafruit.com/products/860
