Me Gaz Sensörü / Makeblock

Me Gaz Sensörü / Makeblock hakkında

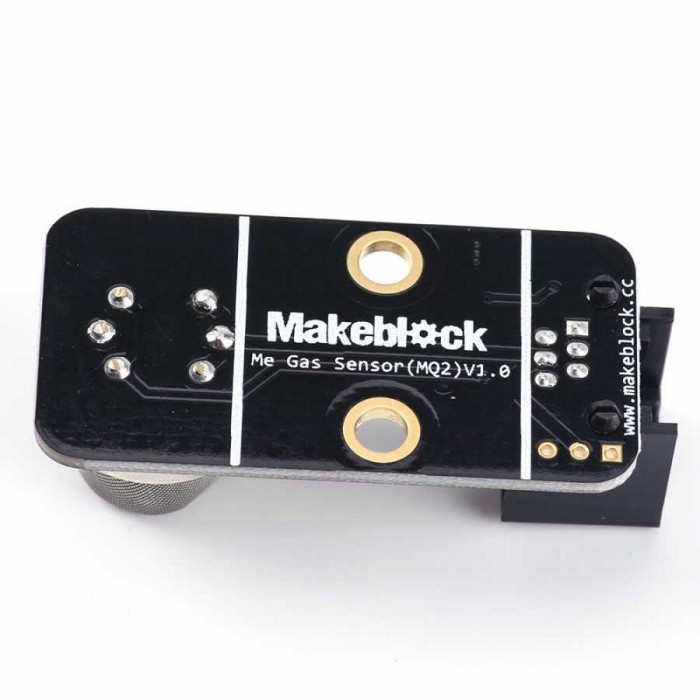

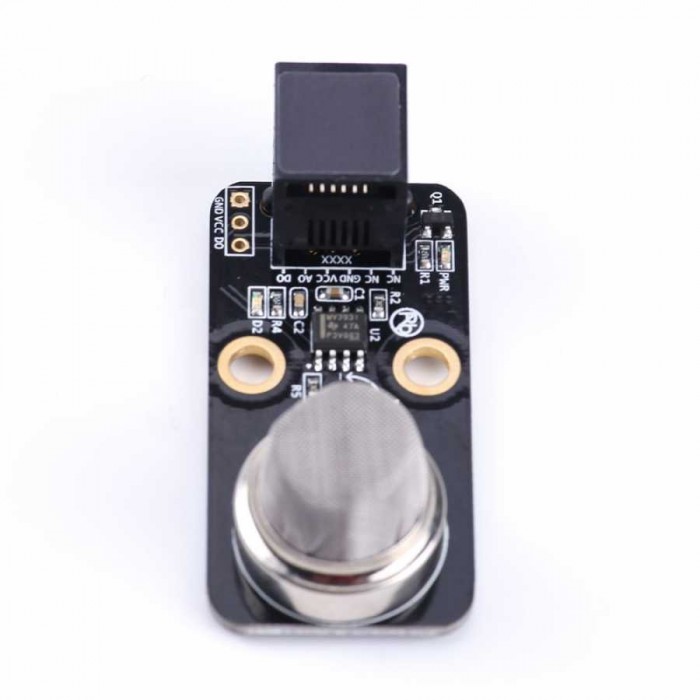

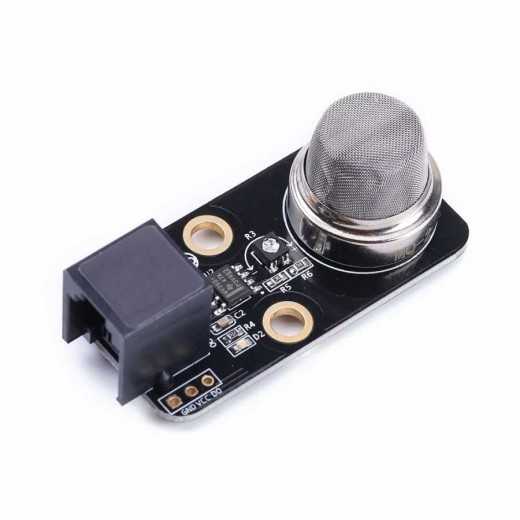

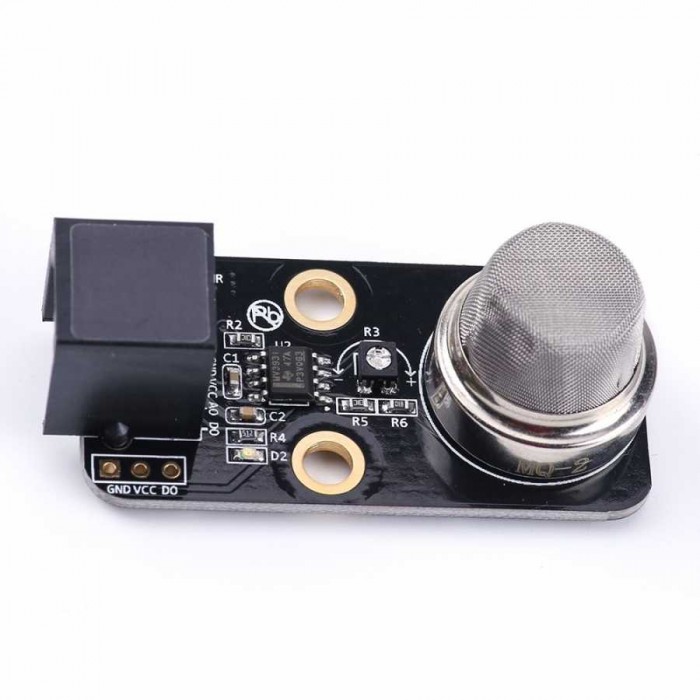

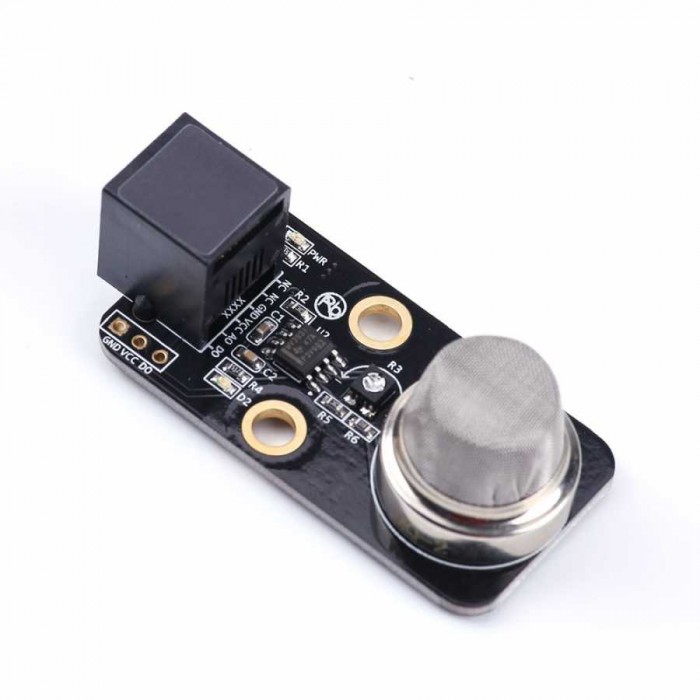

Me Gaz Sensörünün üzerinde iyi bir tekrarlanabilir ölçüm, uzun dönemli ölçüm stabilitesi, kısa cevap süresi ve yüksek dayanımlı çalışma performansı özelliklerine sahip MQ2 tip bir sensör bulunmaktadır. Çoğu zaman ev ve sanayi ortamlarında gaz sızıntısı sensörü olarak kullanılır. LPG, LNG, bütan, propan, metan, alkol, hidrojen, duman ve benzeri gazlar için detektör olarak kullanılabilir. Siyah ID işareti analog çıkışlı olduğunu ve Makeblock Orion üzerindeki siyah porta bağlanması gerektiğini gösterir.

*Hassasiyeti dirençle ayarlanır.

*Kullanılmadan önce bir süre önısıtma yapılır ve ılık haldeyken kullanıma devam edilir.

* Belli miktar gaz birikimi olup sensör tarafından tanınmaya başladığında mavi ışık yanar.

*Dijital ve analog sinyaller için çıkış portu bulunmaktadır.

*mBlock GUI programlama özelliğini destekler. Her yaştaki kullanıcı için uygundur.

*Kollay bağlantı için RJ25 terminaller

*Arduino dahil pek çok geliştirme ortamına uyum sağlayan pin terminallere sahiptir.

Özellikler:

• Çalıışma voltajı: 5.0V ± 0.1 V;
• Isıtıcı voltajı:5.0V ± 0.1 V;
• Isıtıcı rezistör: 33Ω ± 5% (oda sıcaklığında);
• Isıtıcı gücü: <800mw;
• Isınma süresi: >24h;
• Algılama aralığı: 100-10000 ppm;
• Test sıcaklığı: 20 ± 2℃ (standart durumda);
• Çalışma sıcaklığı: -20℃~50℃ / -4℉~122℉;
• Bağıl nem: < 95%RH;
• Oksijen konsantrasyonu: 21% (standart basınçta)
• Modül boyutları: 51 x 24 x 18mm (U x G x Y)

Boyutlar:

Yükseklik/Genişlik/Uzunluk: 51 x 24 x 18mm (2 x 1 x 0.7inch)

Parça Listesi:

1 x Me Gaz Sensörü

Description：

Me Gas Sensor includes a smoke sensor of type MQ2 which has good repeatability, long-term stability, short response time, and durable working performance. It is often used as a gas leakage monitoring device in family and factory, and suitable for detecting Liquefied Natural Gas (LNG), butane, propane, methane, alcohol, hydrogen, smoke, etc. Its black ID means that it has an analog port and needs to be connected to the port with black ID on Makeblock Orion.

Features:

• White area of this module is the reference area to contact metal beams;
• Provide adjustable resistor to adjust sensitivity
• Preheat for a while before use to keep it warm after preheating;
• Blue indicator will light on when a certain amount of flammable gas is accumulated and detected;
• Provide output port for digital and analog signal;
• Support mBlock GUI programming, and applicable to users of all ages;
• Adopt RJ25 port for easy connection;
• Provide pin-type of port to support most development boards including Arduino series.

Specification:

• Operating voltage: 5.0V ± 0.1 V;
• Heating voltage: 5.0V ± 0.1 V;
• Heating resistor: 33Ω ± 5% (at room temperature);
• Heating power: <800mw;
• Warm up time: >24h;
• Detection range: 100-10000 ppm;
• Test temperature: 20 ± 2℃ (at standard condition);
• Operating temperature: -20℃~50℃ / -4℉~122℉;
• Relative humidity: < 95%RH;
• Oxygen concentration: 21% (at standard condition)
• Module dimension: 51 x 24 x 18mm (L x W x H)

Size Chart:

Height/Width/Length: 51 x 24 x 18mm (2 x 1 x 0.7inch)

Part List:

1 x Me Gas Sensor
