ArduKIT Arduino ve Raspberry Pi Uygulama Geliştirme Seti hakkında

ArduKIT Genel Açıklama:


ArduKIT, Orta okul, lise, yüksek okul, üniversiteler ve hobi amaçlı kişisel kullanım için genel amaçlı olarak tasarlanmış ve kullanımınıza sunulmuş bir uygulama geliştirme setidir.  ArduKIT ile deney yaparken Arduino ve Raspberry Pi kullanımının esnekliğini ve deney setinin işlevselliğini bir arada kullanabilirsiniz.



Uygulamalarda kullanılan shield yapısının ArduKIT üzerinde hazır olarak bulunması hem deney yapmanızı kolaylaştıracak hem de laboratuar düzeninde çalışma yaparken malzeme kayıplarını en aza indirecektir.



Arduino ve Raspberry Pi, istenildiğinde sistemden soket bağlantısı ile kaldırılabilmektedir.

Masaüstü yapıda, güç kaynağı bağlantısına ek olarak kendi üzerinde regülasyona da sahip olup 9-36VDC aralığındaki giriş gerilimlerinde çalışabilmektedir.

İlave uygulamalar için breadboard bulunmaktadır.

Eğitim setinde dahili bulunan Arduino MEGA ya ek olarak Raspberry Pi da bağlanabilmekte, bazı modüller direkt Raspberry Pi ile çalıştırılabilmektedir. İstenildiğinde Raspberry Pi ile Arduino sistemi birbirleriyle aynı anda uygulama geliştirmeye olanak sağlamaktadır.



ArduKIT’ de neler var?





ArduKIT Eğitim Seti üzerinde bulunan dahili devre ve komponentler:





  • 9-36VDC Enerji girişi – Klemens ve soket bağlantılı
  • Arduino Mega – Dahili
  • Arduino shield bağlantı soketleri
  • Arduino RESET devresi
  • Arduino için harici EEPROM devresi ve soketi
  • Girişler için 4 buton
  • Çıkışlar için 4 led
  • GLCD Grafik ve Menu uygulamaları için 5 butonlu Menü
  • Menu uygulamaları için LED göstergeli Yön gösterimi
  • DC motor uygulamaları devre ve soketi
  • Servo motor uygulamaları uygunlaştırıcı devre ve soketi
  • RTC Gerçek zaman saati DS1307
  • RTC için 32.768hz kristal
  • RTC için pil yuvası
  • Matrix uygulamalar için 4 x 7 Parçalı Gösterge
  • 2×16 Karakter LCD. Backlight ayarlanabilir
  • 128×64 Grafik LCD. Backlight ayarlanabilir
  • Touch Screen devresi ve konnektörü
  • Dokunmatik Renkli TFT LCD uygulamaları için soket
  • Devre üzerinde LM35 Sıcaklık Sensörü
  • Devre üzerinde DS1820 Onewire Sıcaklık Sensörü
  • Devre üzerinde HallEffect – Manyetik sensör
  • Devre üzerinde NTC Sensör
  • Devre üzerinde PTC Sensör
  • Devre üzerinde LDR Sensör
  • Devre üzerinde Buzzer
  • Devre üzerinde RGB LED
  • Devre üzerinde Enkoder
  • Sensör seçimleri kablosuzrmeden gerekt Dipswitch ile
  • Analog deneyler için 0-5V ayarlı 1 adet Pot
  • 1 adet Röle ve çıkış klemensleri
  • Breadboard







ArduKIT Eğitim Seti üzerinde bulunan Endüstri 4.0 – IoT modülleri:







  • WiFi modül ESP 8266-01 soketi.
  • WiFi modül ESP 8266-07 soketi.
  • BLUETOOTH modül HC05 soketi.
  • BLUETOOTH modül HC06 soketi.
  • rF modül Nordic nRF24L01 soketi.
  • XBee modül soketi, select anahtarı ile direk USB bağlantısı
  • Mikroelektronica mikroBUS modül soketi.
  • microSD kart modül soketi.
  • SD kart modül soketi.
  • Raspberry Pi bağlantı soketi.







ArduKIT Eğitim Seti ile birlikte verilen standart kutu içeriği:







  • Ardukit – Arduino ve Raspberry Pi Eğitim Seti
  • Ardukit – Arduino bağlantı PCB kartı
  • Ardukit – Raspberry Pi bağlantı IDE kablosu
  • USB enerji ve programlama kablosu
  • Arduino ve Raspberry Pi Uygulamaları için Türkçe deney kitabı
  • Arduino ve Raspberry Pi program ve simulasyon dosyaları içeren CD







Opsiyonel Ürünler / Ek olarak satın alınabilecek ürünler:







Karakter – Grafik ve TFT LCD:





  • 2×16 Karakter LCD
  • 128×64 Dokunmatik Grafik LCD
  • Rezistif Grafik LCD Kalemi
  • NEXTION HMI TFT LCD





Endüstri 4.0 – IoT modülleri:





  • ESP 8266-01 WiFi modül
  • ESP 8266-07 modül
  • HC05 BLUETOOTH modül
  • HC06 BLUETOOTH modül
  • Nordic nRF24L01 – rF modül
  • XBee RF modül
  • Mikroelektronica firmasının tüm mikroBUS Modülleri
  • microSD kart modül
  • SD kart modül





ArduKIT – Bölümler (Ayrıntılı)

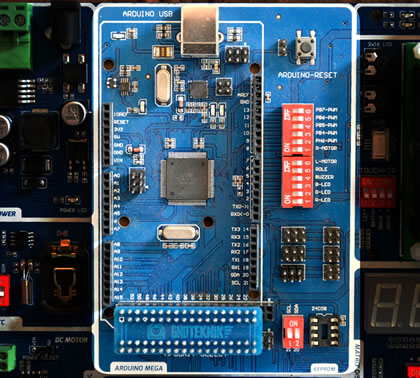

Dahili Arduino bloğu:







Bu blok üzerinde deney setinin kalbi olan Arduino MEGA bulunmaktadır. Deney seti üzerinde bulunan giriş çıkış elemanlarını Arduino ile kullanmak için bağlantı köprüsünü ArduKIT SELECT yazan pinler ile Arduino Mega arasına bağlamanız gerekir. Arzu ederseniz giriş çıkış elemanlarını Raspberry Pi ile kullanabilmeniz için böyle bir opsiyon bırakılmıştır. Bu bölümde bulunan EEPROM ile istediğiniz verileri kalıcı olarak saklayabilirsiniz. Yine bu bölümde bulunan dip swtich gurubu ile ilgili çıkış elemanları ilgili pinlere bağlanır ve ya bağlantısı kesilebilir.

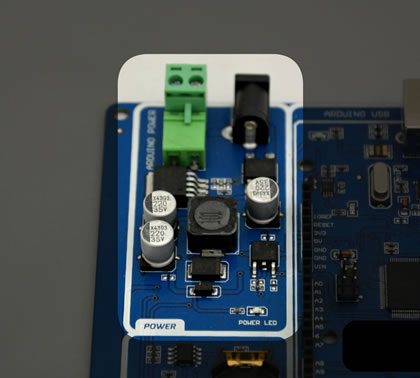

Güç kaynağı bloğu:





Deneyler sırasında USB port üzerinden alınan enerjinin yeterli olmadığı durumlarda güç kaynağı modülünü kullanarak deney setinin çalışması için gerekli olan enerjiyi dışarıdan uygulayabilirsiniz. Dışarıdan uyguladığınız gerilim 7-30 V DC-AC olabilir, AC gerilim uygulamanız durumunda devrede doğrultma işlemi yapılacaktır.

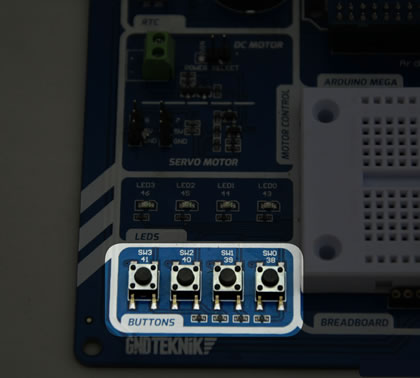

Buton girişleri bloğu:





Uygulamalarda giriş (INPUT) elemanı olarak kullanacağımız butonlar 38-39-40 ve 41 numaralı pinlere doğrudan bağlanmıştır.

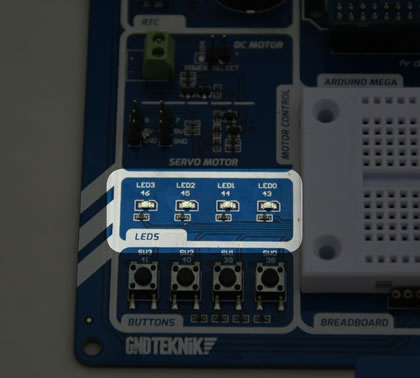

Led çıkışları bloğu:



Temel uygulamalarda çıkış (OUTPUT) elemanı olarak kullanacağımız 4 adet led bu bölümde bulunmaktadır. Led bağlantıları doğrudan 43-44-45 ve 46 numaralı pinlere yapılmıştır.

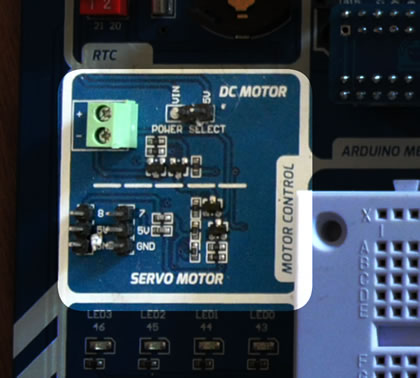

Motor Kontrol bloğu:



DC motor ve Servo motor uygulamalarını gerçekleştirebileceğiniz bu bölümde düşük motorlar ile uygulama yapabilirsiniz. Yüksek güçlü motorların kontrolü için farklı sürücü devreleri kullanmalısınız.

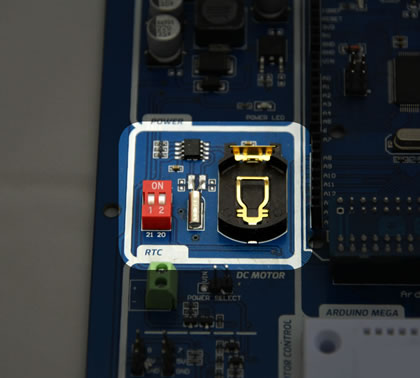

RTC – Gerçek zaman saati bloğu:





Gerçek zaman saat (Real Time Clock) uygulamaları için kullanabileceğiniz bu blok I2C (SCL-SDA) yöntemi ile haberleşebilen bir gerçek zaman saat entegresi (DS1307) barındırır.

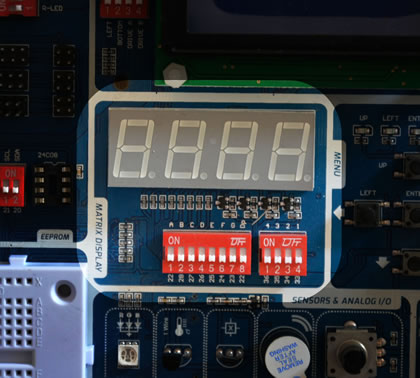

4 Digit Matrix Display bloğu:





En sık kullanılan gösterge elemanlarından olan 7 Segment display bölümü ile farklı uygulamalar gerçekleştirebilirsiniz. Bu bölümde segment kontrolünü sağlayan data hattı dediğimiz pinler 22,23,24,25,26,27,28 ve 29 numaralı pinlere, displayler için enerjilendirmeyi sağlayan seçim uçları ise 33,34,35 ve 36 numaralı pinlere bağlanmıştır.

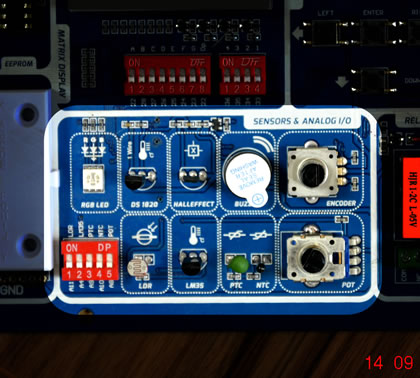

Sensörler , Buzzer  ve Potansiyometre bloğu:



Bu bölümde en sık kullanılan giriş ve çıkış elemanlarını bir arada bulabilirsiniz. Farklı uygulamalar gerçekleştirebilmeniz için bu bölümdeki tüm elemanlar ayrı pinlere bağlanmıştır.



  • LM35 Sıcaklık Sensörü.
  • DS1820 Onewire Sıcaklık Sensörü
  • HallEffect – Manyetik sensör
  • NTC Sensör
  • PTC Sensör
  • LDR Sensör
  • Buzzer
  • RGB LED
  • Enkoder
  • Potansiyometre

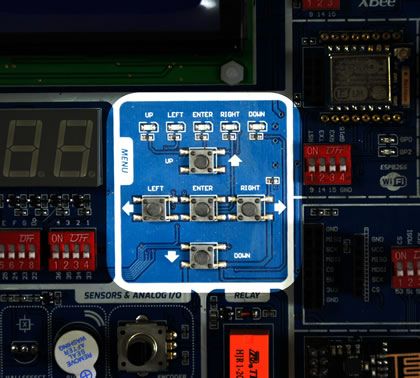

Menü alanı:

Menü uygulamaları için kullanabilecğiniz diğer buton gurubu birinci buton gurubuna paralel bağlanmıştır.

  • Led ile konum göstergesi
  • Yukarı Tuşu
  • Aşağı Tuşu
  • Sağ Tuş
  • Sol Tuş
  • Orta Tuşu

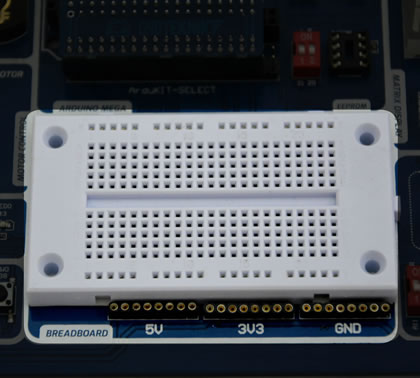

Breadboard alanı:





Bu alanda ArduKIT de bulunmayan dışarıdan bağlamak istediğiniz modül, devre elemanı, devre, uygunlaştırıcı aparatlar gibi ek bağlantıları gerçekleştirebilirsiniz. Devre üzerinde bulunan 5V-3V3 ve 0V gibi enerji bağlantılarını bu ek alanda da kullanabilmek için 8 er pinlik soketler bulunmaktadır.

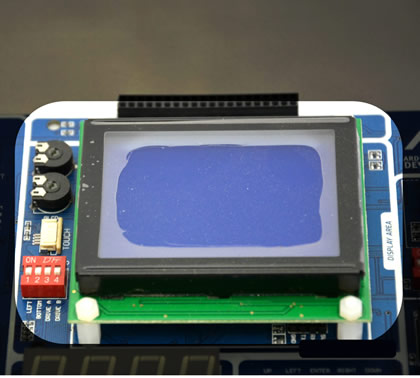

Gösterge alanı:





Farklı yapılarda likit kristal göstergeleri destekleyen bu bölüm ile



  • 2×16 Karakter LCD,
  • 128×64 Grafik LCD ve Touch panel,
  • Nextion HMI TFT Dokunmatik ekran

çeşitlerini kullanabilirsiniz. 7 segment display ile data ve kontrol pinleri çakıştığı için LCD göstergeleri kullanırken 7 segment display bağlantısını kapatmalısınız.

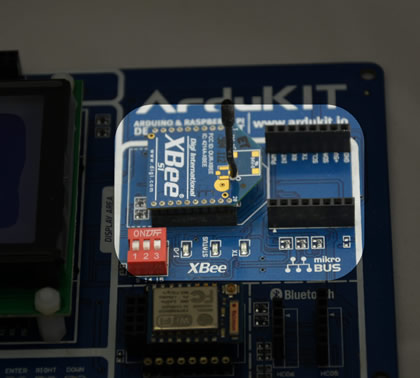

XBee ve Mikrobus:





Bu bölümde güncel olan XBee modüllerini kullanabilmeniz için bir bağlantı noktası bulunmaktadır. Xbee modüllerini ister seri haberleşme aracılığı ile Arduino üzerinden istersenizde bağımsız olarak doğrudan bilgisayara bağlayarak çalıştırabilirsiniz. Bu durumda Xbee/USB select anahtarını on konumuna alırsanız bilgisayarın USB üzerinden Arduino MEGA ile bağlantısı kesilecek Xbee modülüne bağlanacaktır.



Yine bu bölümde Mikro Elektronika firması tarafından üretilen ve elinizin altında bulanabilecek mikroClick modüllerini kullanabilmeniz için bir bağlantı noktası bulunmaktadır.

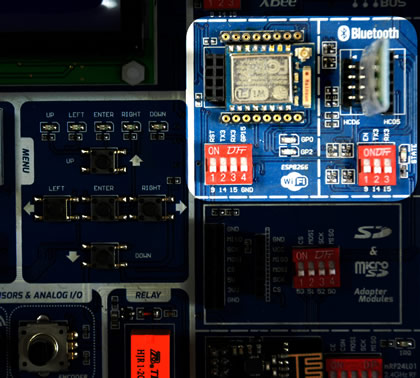

WiFi & Bluetooth:





WiFi Alanı



Bu bölümde ESP 8266 01 ve 07 modüllerini kullanabilmeniz için hazır bağlantı yuvaları bulunmaktadır. Bu bölümü kullanarak ESP 8266 yı ister AT komutları ile ister bağımsız bir mikrodenetleyici olarak LUA-NODEMCU firemware güncellemesi ile kullanabilirsiniz. Yine Arduino IDE üzerinden gerekli güncellemeleri yaparak bir Arduino çeşidi kullanır gibi ESP 8266 mikrodenetleyicisini kullanabilirsiniz.



Bluetooth Alanı



Bu bölümde yaygın olarak kullanılan Bluetooth HC05 ve HC06 modülleri için bağlantı pinleri bulunmaktadır. Popüler olarak kullanılan Arduino-Android uygulamalarında akıllı cihazlar ile deney seti arasında haberleşme bağlantısını kurmak için bu bölümü kullanabilirsiniz.

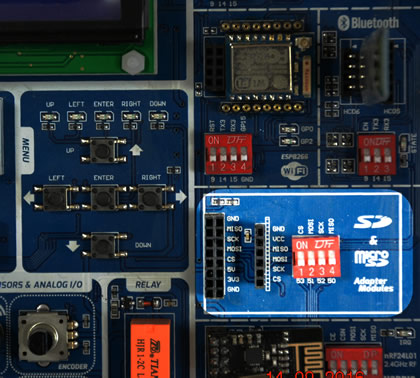

SD & MicroSD Kart bloğu:



Bu bölümde uygulamalarda ölçüm değerini kaydetmek ve ya farklı değişkenleri birleştirip saklamak amacıyla kullanabileceğiniz SD ve microSD kart bağlantı noktaları bulunmaktadır.

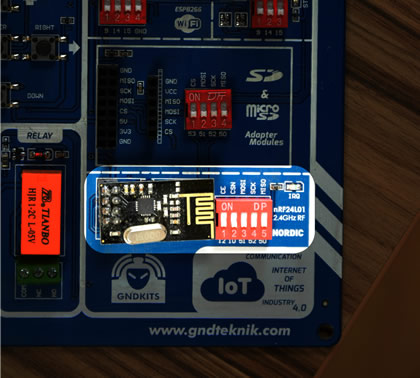

NORDIC RF Modül bloğu:





Bu bölümde Nordic firması tarafından geliştirilen nRF24L01 ve benzeri modüller için bağlantı noktası bulunmaktadır. İki deneyseti arasında bir bağlantı kurarak haberleşme sağlayabilirsiniz.

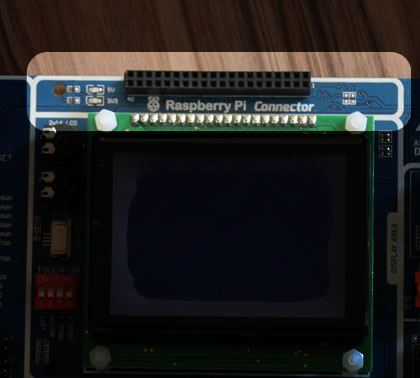

Raspberry Pi Bağlantı Noktası:





ArduKIT deney seti üzerinde bulunan Raspberry Pi 40 pin bağlantı noktasını kullanmanız durumunda deney seti üzerinde bulunan devre elemanlarının birçoğuna Raspberry Pi ile erişebilecek ve görüntü işleme yaparken çıkan bir sonuca göre fiziksel bir çıkışı (led, motor vb….) kontrol edebileceksiniz.





Arzu ederseniz hem Arduino hem de Raspberry Pi ile aynı anda çalışıp 32 Bit işlemcinin gücüyle 8 Bit lik işlemcinin esnekliğini birleştirebilirsiniz. Tüm deneylerinizde set üzerinde bulunan bread board u kullanarak farklı mikrodenetleyicileri de projenize dahil edebilirsiniz.
