Adafruit Ultimate GPS Breakout - 66 Kanal 10 Hz

Adafruit Ultimate GPS Breakout - 66 Kanal 10 Hz  hakkında

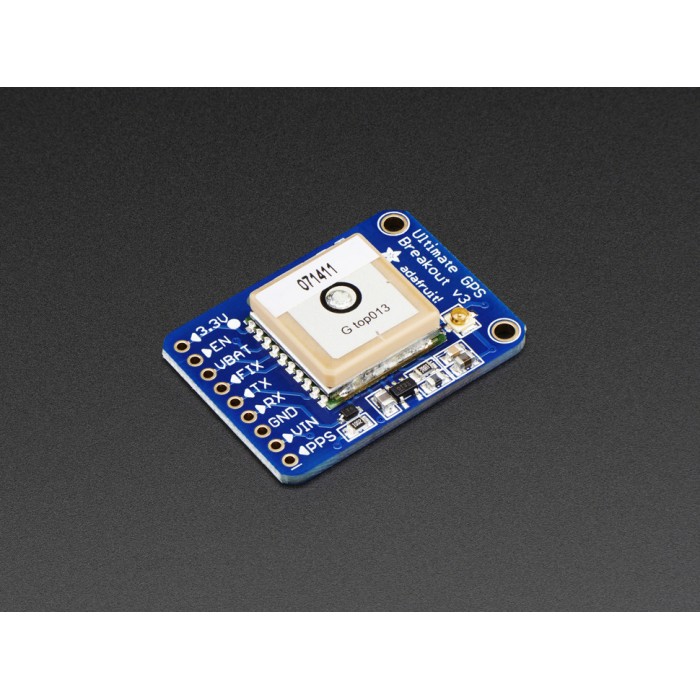

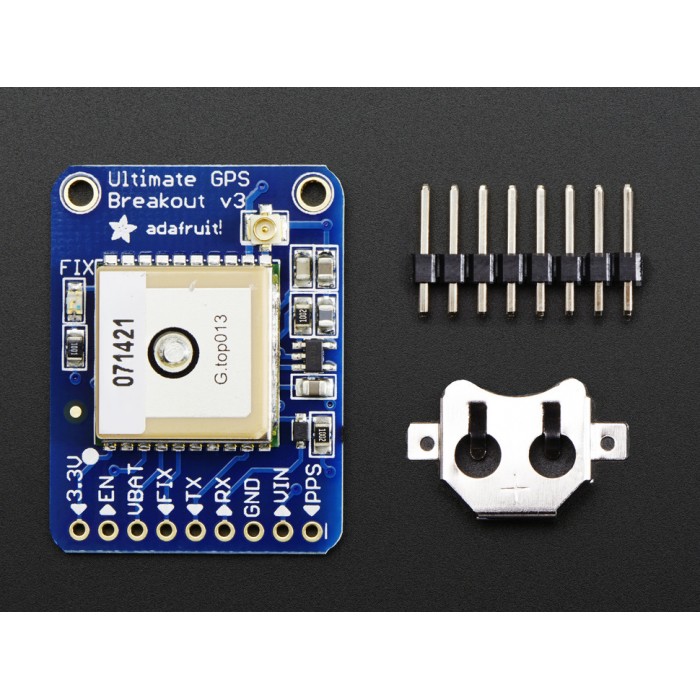

Adafruit Ultimate GPS Breakout - 66 Kanal 10 Hz, yüksek kaliteli, 22 uyduyu 66 kanaldan izleyebilen, harika bir yüksek hassasiyetli alıcısı ve dahili anteni bulunan MTK3339 çipi temelli bir geliştirme kartıdır. Kart saniyede 10 adet yüksek hassasiyetli yer güncellemesi yapabilir ve bu güncellemeleri kaydedebilir. Kartın enerji sarfiyatı oldukça düşüktür. Güncelleme yaptığı sırada sadece 20mA akım çeker.

Adafruit Ultimate GPS Breakout - 66 Kanal 10 Hz üzerinde ayrıca düşük voltaj kayıplı bir 3.3V voltaj regülatörü bulunmaktadır. Bu sayede 3.3V-5V seviyesinde besleme ile çalışabilir. Kart üzerindeki ENABLE pini ile mikrodenetleyici sinyalleri ile açılıp kapanabilme özellipine sahiptir. Bu sayede daha yüksek enerji tasarrufu sağlayabilirsiniz.

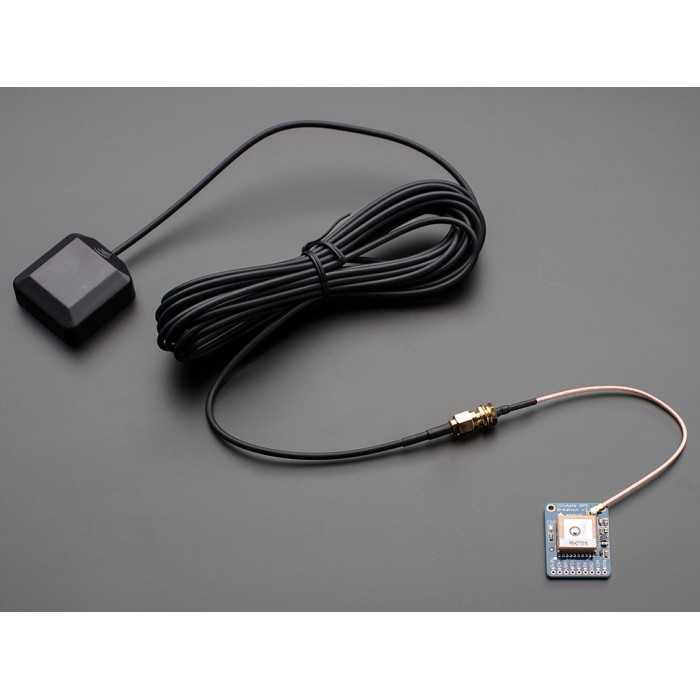

Adafruit Ultimate GPS Breakout - 66 Kanal 10 Hz’yi öne çıkaran en önemli iki özelliği, harici anten eklenebilmesi ve veri tutma (data logging) yeteneğidir. Modül üzerinde -165dB hassasiyet sağlayan standart seramik anten bulunmaktadır, ancak daha büyük bir anten kullanmak isterseniz, tek yapmanız gereken anteni uFL bağlantı noktasına bağlamaktır. Modül harici antenin varlığını saptayıp otomatik olarak onu kullanmaya başlayacaktır.

Adafruit Ultimate GPS Breakout - 66 Kanal 10 Hz’in bir diğer güzel özelliği veri tutma yeteneğidir. Modül içerisinde bir adet boş flash hafızaya sahip mikrodenetleyici bulunduğundan, yapılan yer güncellemelerini kayıt altına almak oldukça kolaydır. Veri kaydını başlatmak için tek yapılması gereken modüle mikrodenetleyiciden gerekli komutu göndermektir. Bu komut gönderildikten sonra mikrodenetleyicinin sürekli modül ile haberleşme halinde olması gerekmez, hatta mikrodenetleyici uyku moduna bile geçebilir. Zaman, tarih, ve yer bilgileri her 15 saniyede bir güncellenir ve kayıt altına alınır. Modül içerisindeki dahili flash hafıza 16 saatlik veriyi depolayabilir.

Adafruit Ultimate GPS Breakout - 66 Kanal 10 Hz  - Genel Özellikler

• -165 dBm hassasiyet, 10Hz güncelleme, 66 kanal
• 5V uyumlu tasarım, 20mA çalışma akımı

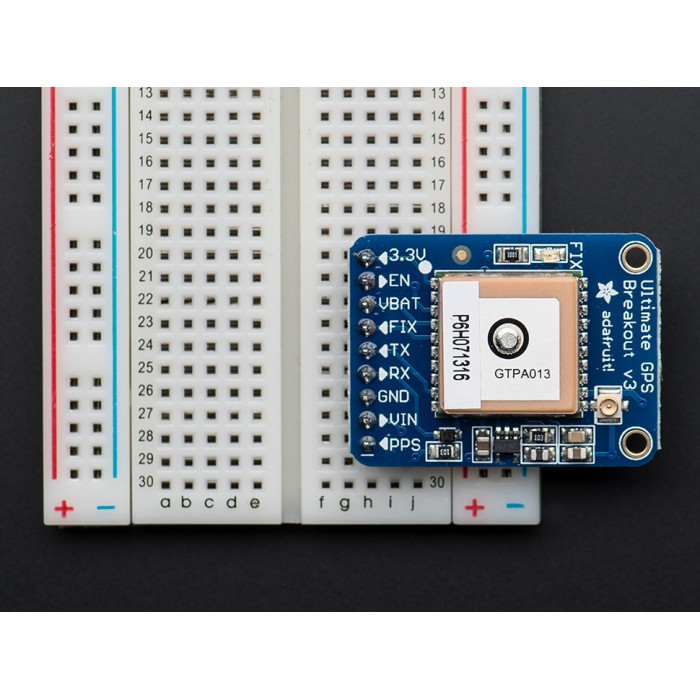

• Breadboard uyumlu, iki adet montaj deliği

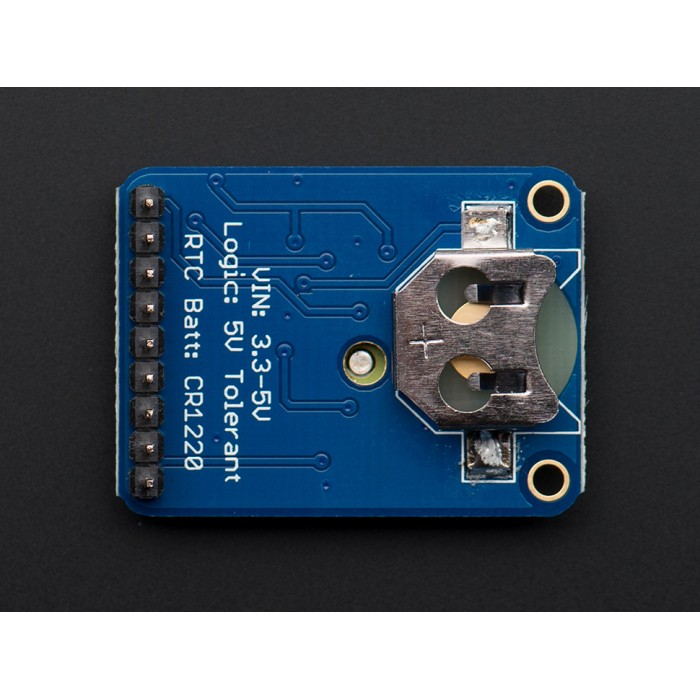

• RTC batarya uyumlu
• Dahili veri tutma özelliği
• Dahili seramik anten ve uFL bağlantı noktası

Adafruit Ultimate GPS Breakout - 66 Kanal 10 Hz  - Teknik Özellikler

• Uydu: 22 izleme, 66 arama
• Dahili Anten Boyutu: 15mm x 15mm x 4mm
• Güncelleme Hızı: 1 – 10Hz
• Pozisyon Doğruluğu: <3m
• Hız Doğruluğu: 0.1m/s
• Sıcak/Soğuk Başlangıcı: 34 s
• Veri Alma Hassasiyeti: -145dBm
• İzleme Hassasiyeti: -165dBm
• Maksimum Hız: 515m/s
• Vin Aralığı: 3.0V – 5.5V
• MTK3339 Çalışma Akımı: 25mA izleme, 20mA yön bulma
• Çıkış: NMEA 0183, 9600 baud
• DGPS/WAAS/EGNOS desteği
• FCCE911 uyumlu ve AGPS desteği
• 210’a kadar PRN kanalı
• Jammer saptama ve düşürme
• Çok yönlü saptama ve telafi
• Ağırlık: 8.5g

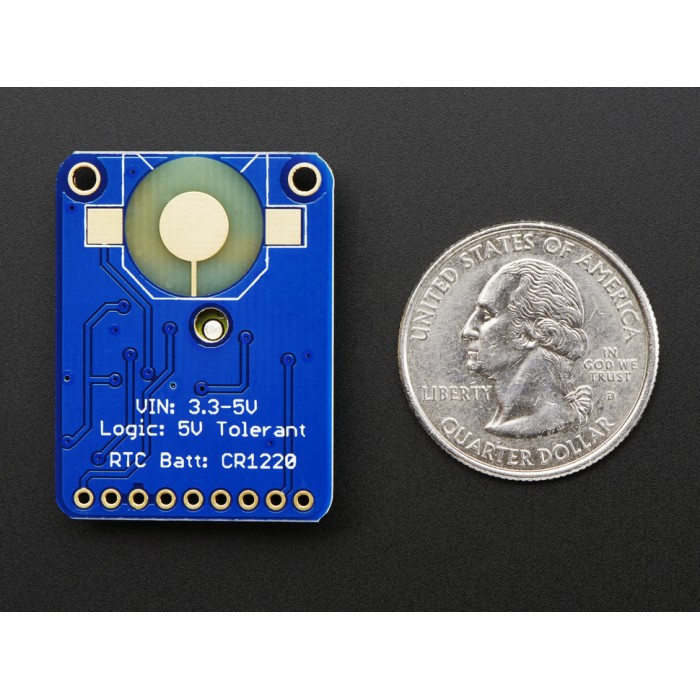

• Boyutlar:25.5mm x 35mm x 6.5mm

Videolar

Belgeler

MTK3329/MTK3339 Komut Seti

LOCUS (Dahili veri saklama sistemi) Kullanım Kılavuzu

MTK3339 Datasheet

MT3339 GPS PC Tool (Windows)

PC Tool Manual

Mini GPS Tool (Windows)

Kaynaklar

Adafruit Web Sitesi: https://www.adafruit.com/product/746
