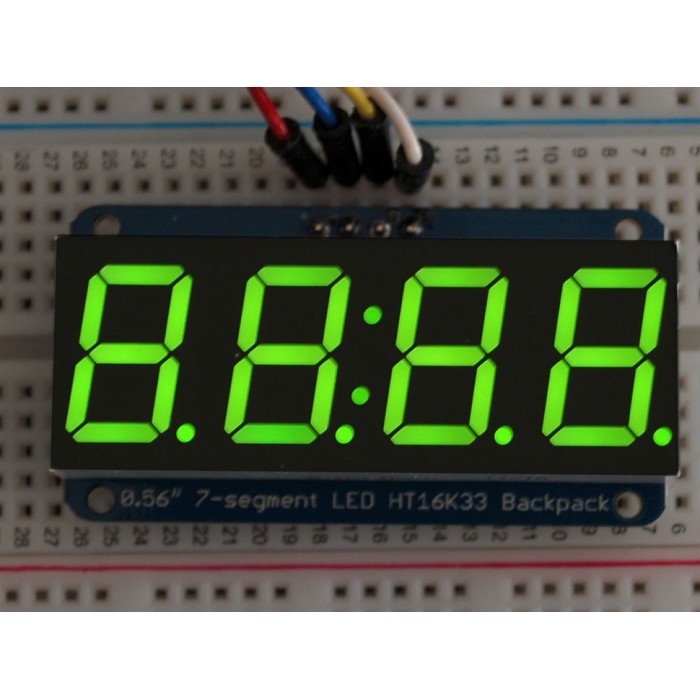

Adafruit 0.56" 4-Digit 7-Segment Display w/I2C Backpack - Yeşil

Adafruit 0.56" 4-Digit 7-Segment Display w/I2C Backpack - Yeşil hakkında

Projelerinizde LEDlerden daha farklı gösterge araçları kullanmak istiyorsanız, bir sonraki basit seçeneğiniz LED matrisler ya 7-segmentlerdir. Adafruit 0.56" 4-Digit 7-Segment Display w/I2C Backpack – Yeşil projelerinizde kullanabilmek adına mükemmel bir üründür.

7-segmentler oldukça kullanışlılardır ancak ufak bir problemleri vardır. 4 basamaklı bir 7-segmenti kontrol etmek için 14 adet pine ihtiyacınız vardır ve bu pin sayısı oldukça fazladır. MAX7219 gibi sürücüler kullanılabilse de bu da ayrı bir devre ve ekstra bağlantılar getirecektir. Ancak Adafruit 0.56" 4-Digit 7-Segment Display w/I2C Backpack – Yeşil ile Adafruit bu sıkıcı problemin üstesinden gelmiştir. I2C backpackler ile 7-segmentleri sürmek için gerekli pin sayısı sadece ikidir.

Sürücü çip matrisleri kontrol edebilmeniz için yapılması gereken her şeyi sizin yerinize yapmaktadır. Dahili bir zamanlayıcısı vardır, bu sayede multipleks işlemi yapar. Sabit akım bölücüleri ile ultra-parlak ve istikrarlı görüntü sağlar. Buna ek olarak 1/16 gösterge kısıcısı ile parlaklığı kontrol etmenizi sağlar. En güzel tarafı da bunları oldukça basit I2C arayüzü ile yapmasıdır. I2C backpackler adres seçim jumperları ile beraber gelmektedir. Yani aynı I2C hattı üzerinde 4 adet 8x8 LED matris ya da 8 adet 7-segment kullanabilirsiniz.

Matris ve backpackleri birbirine sabitlemek için lehimleme işlemi yapmanız gerekmektedir. Ancak kolay bir lehimleme işlemidir ve 5 dakika içinde tamamlanabilir.  Adafruit tarafından yazılmış detaylı bir kılavuz ve kütüphane sayesinde Adafruit 0.56" 4-Digit 7-Segment Display w/I2C Backpack – Yeşil kolaylıkla kullanıma hazır hale gelmektedir.

Adafruit 0.56" 4-Digit 7-Segment Display w/I2C Backpack – Yeşil - Genel Özellikler

• Adafruit 4 basamak 7-segment ve I2C backpack
• Kolay kullanım için Adafruit kütüphanesi
• I2C üzerinden kontrol edilir

Adafruit 0.56" 4-Digit 7-Segment Display w/I2C Backpack – Yeşil - Teknik Özellikler

• Backpack Boyutları: 27mm x 50mm x 4mm
• Backpack Ağırlığı: 5,3g
• 7-Segment Display Boyutları: 19mm x 50mm x 14mm
• 7-Segment Display Ağırlığı: 8,4g
• I2C Adresleri: 7-bit, jumperlarla seçilebilir, 0x70-0x77 arasında

Paket içeriği:

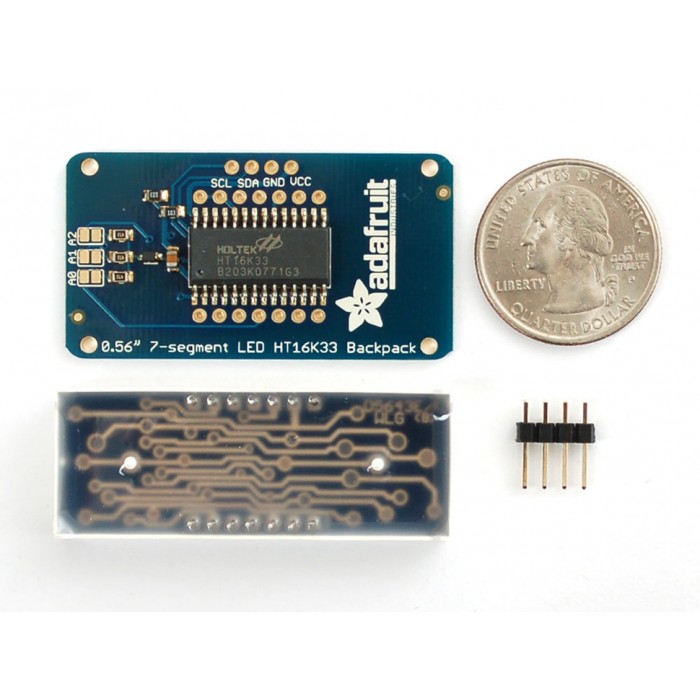

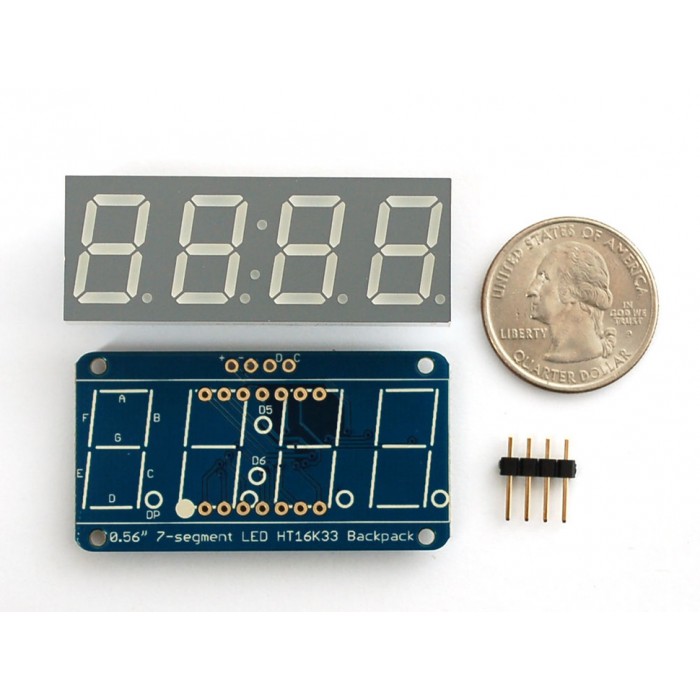

• Test edilmiş ve montajlanmış LED backpack
• Ultra-parlak, 4 basamak 7-segment
• 4-pin başlık

Videolar

Belgeler

Adafruit LED Backpack Learn Sayfası: https://learn.adafruit.com/adafruit-led-backpack

Adafruit LED Backpack Kütüphanesi: https://github.com/adafruit/Adafruit-LED-Backpack-Library

Kaynaklar

Adafruit Ürün Sayfası: https://www.adafruit.com/products/880
